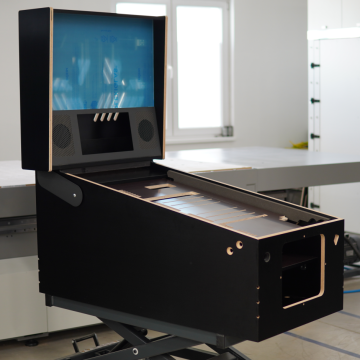

Guide d’installation - Pincab (Premium, Assemblé)
Guide illustré pour déballer et préparer à l’utilisation votre nouveau Pincab (version Premium, entièrement monté). L'ensemble du guide est divisé en les chapitres suivants :
1. Démontage de la caisse d'expédition
2. Préparation du Pincab pour l’utilisation
3. Support du moniteur de playfield – réglage en position parallèle au verre
(livré dans cette position)
4. Support du moniteur de playfield – réglage en position "classique" abaissée
5. Application des decals du pincab
6. Installation des siderails TUKKARI (optionnels)
7. Approvisionnement des autres pièces du pincab
1. Démontage de la caisse d'expédition
2. Préparation du Pincab pour l’utilisation
3. Support du moniteur de playfield – réglage en position parallèle au verre (livré dans cette position)
4. Support du moniteur de playfield – réglage en position "classique" abaissée

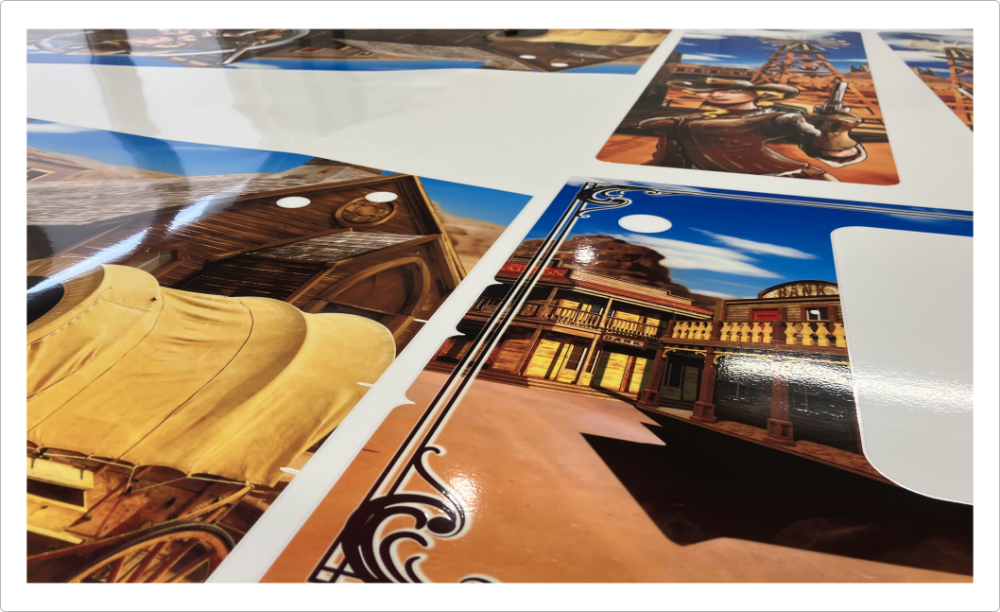

5. Application des decals du pincab
Consultez notre page Service d’impression de decals pour obtenir des informations détaillées sur la façon d’appliquer vos decals.

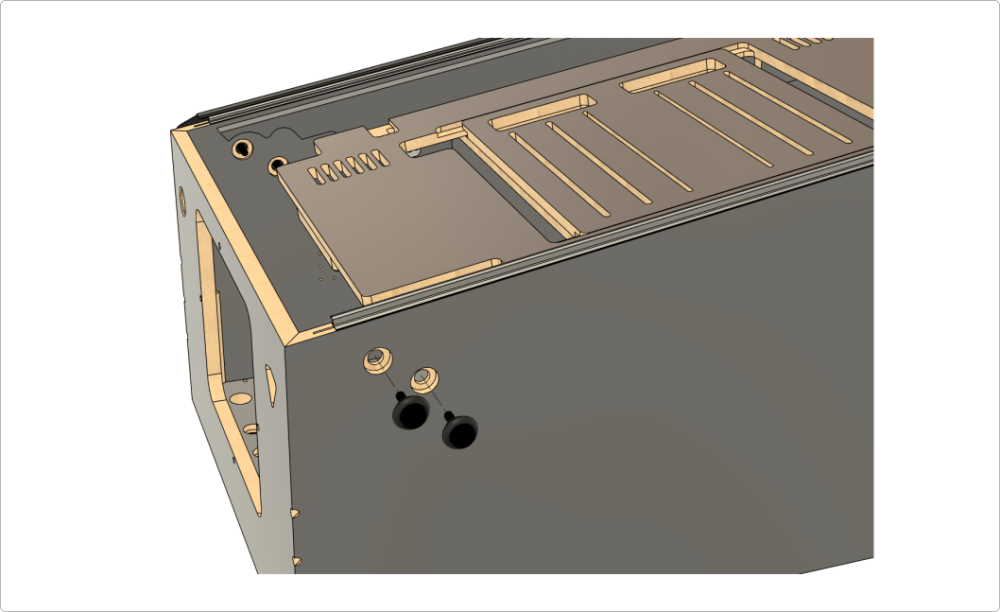

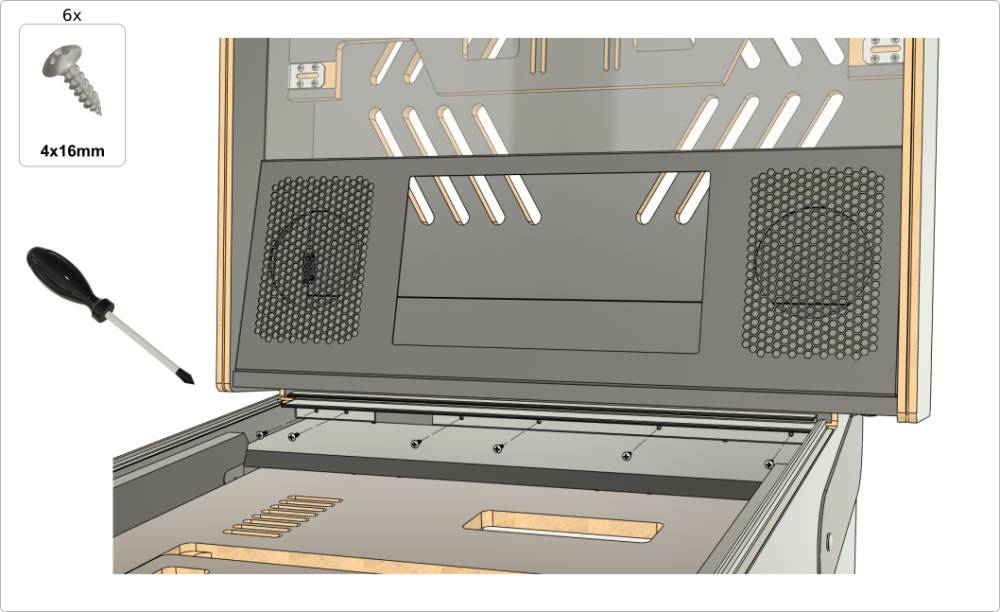

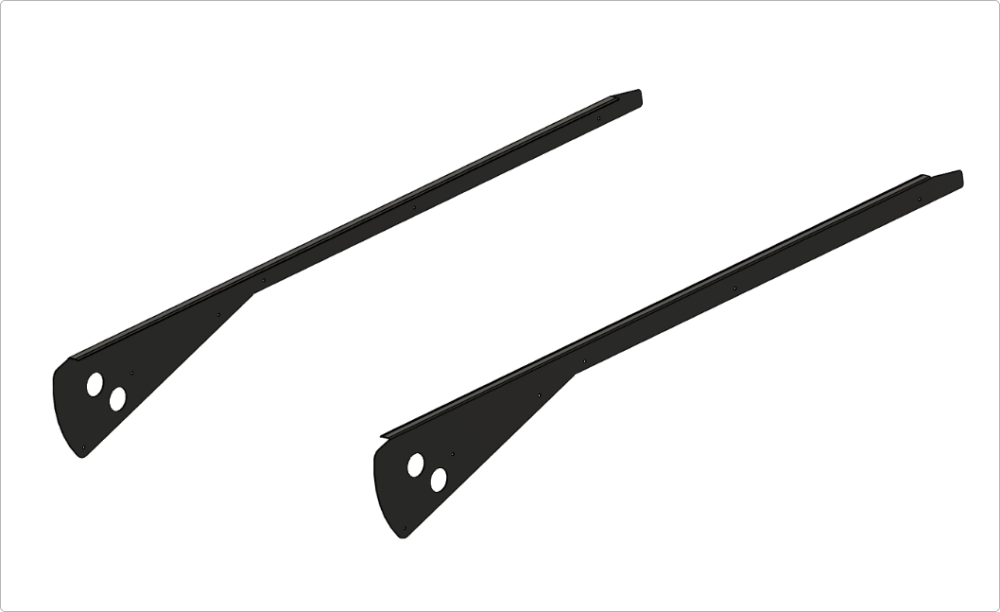

6. Installation des siderails TUKKARI (optionnels)
Si vous avez acheté les siderails TUKKARI optionnels pour votre VPin cabinet, suivez les étapes d’installation ci-dessous.

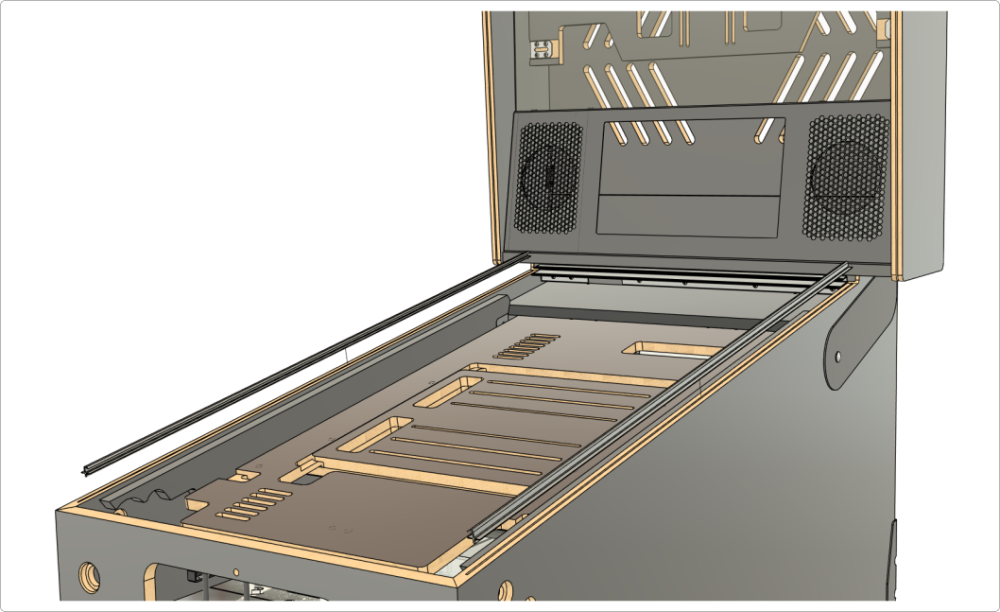

Avant d’installer les siderails TUKKARI, il est fortement recommandé d’installer d’abord les canaux en plastique pour le playfield ainsi que le rail arrière pour la vitre. Il est également conseillé d’installer d’abord les boutons flipper et magna-save afin de pouvoir centrer correctement les découpes circulaires pour les boutons sur les siderails avant de les fixer avec des vis. Ces pièces ne sont pas incluses dans votre kit et peuvent être achetées auprès de la plupart des fournisseurs de pièces de flipper. Vous trouverez ci-dessous des liens d’exemple vers ces articles sur la boutique allemande pu-parts.com.
Canaux en plastique pour la vitre du playfield (2 pcs): https://pu-parts.com/stern-extrusion-playfield-glass-side-channel-545-5017-00
Canal en plastique pour le côté arrière du verre Widebody (1 pc): https://pu-parts.com/williams-bally-rear-black-plastic-playfield-glass-widebody-trim-03-8091-2
Boutons flipper/magna-save (4 pcs) - couleur au choix: https://pu-parts.com/cabinet-flipper-button-transparent-1-1-8-shaft-clear
Écrou pour bouton flipper (4 pcs): https://pu-parts.com/nut-for-flipper-button
7. Approvisionnement des autres pièces du pincab
Le cabinet Tukkari widebody pincab est compatible avec la plupart des pièces de cabinet de flipper disponibles dans le commerce. Dans ce document PDF téléchargeable, vous trouverez une liste des composants de cabinet les plus couramment utilisés pour notre cabinet widebody, ainsi que des liens vers les endroits où vous pouvez les acheter.
Le document contient de nombreuses informations très utiles, nous vous recommandons donc vivement de le télécharger et de le consulter.
