Pincab Widebody (VPin) - Essential Flat-Pack Kit

Pincab Widebody (VPin) - une comparaison rapide des versions

Pincab Widebody (VPin)	Essential Kit	Premium Kit	Premium Assemblé
Cabinet principal - contreplaqué de bouleau revêtu de noir
Backbox - contreplaqué de bouleau revêtu de noir
Fixation réglable pour moniteur de backbox
Backbox Camlock
Panneau de backbox en acrylique transparent
Charnières du backbox - en tôle d'acier, peintes en poudre
Full DMD Speaker Panel - en tôle d'acier, peintes en poudre
Inserts pour haut-parleurs en MDF noir - pour un montage facile des haut-parleurs
Rainures pour T-Molding et canaux pour verre
Ouvertures usinées pour les boutons, les ventilateurs, la prise d'alimentation et le subwoofer
Trous pré-percés pour la fixation des pieds
Les vis nécessaires et autres matériaux de fixation
Étagères internes, partitions - pour une installation facile de l'électronique
Support de playfield ajustable
Sangles de sécurité pour support de playfield ajustable
Entretoises pour pieds de flipper (4 pces.)
Connecteurs Lamello auto-serreurs - pour un montage facile			N/A
Livré en kit			N/A
Livré en Pincab assemblé/collé	N/A	N/A
Caisse de transport en contreplaqué robuste

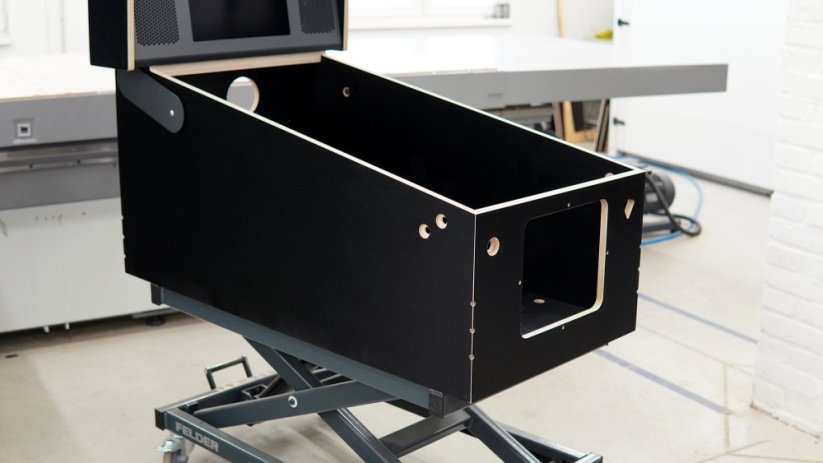

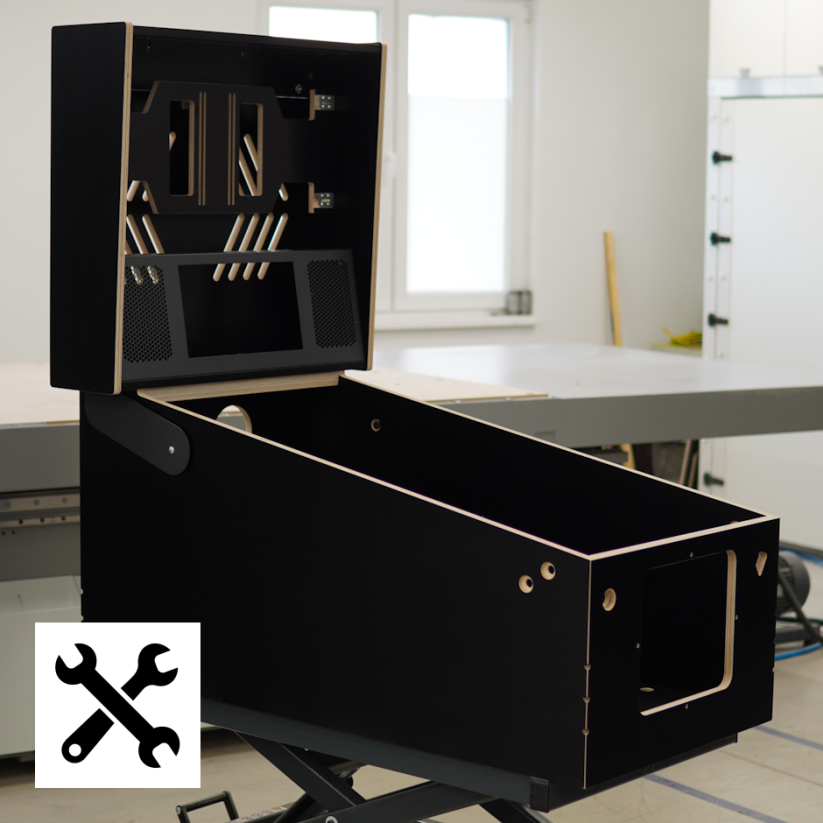

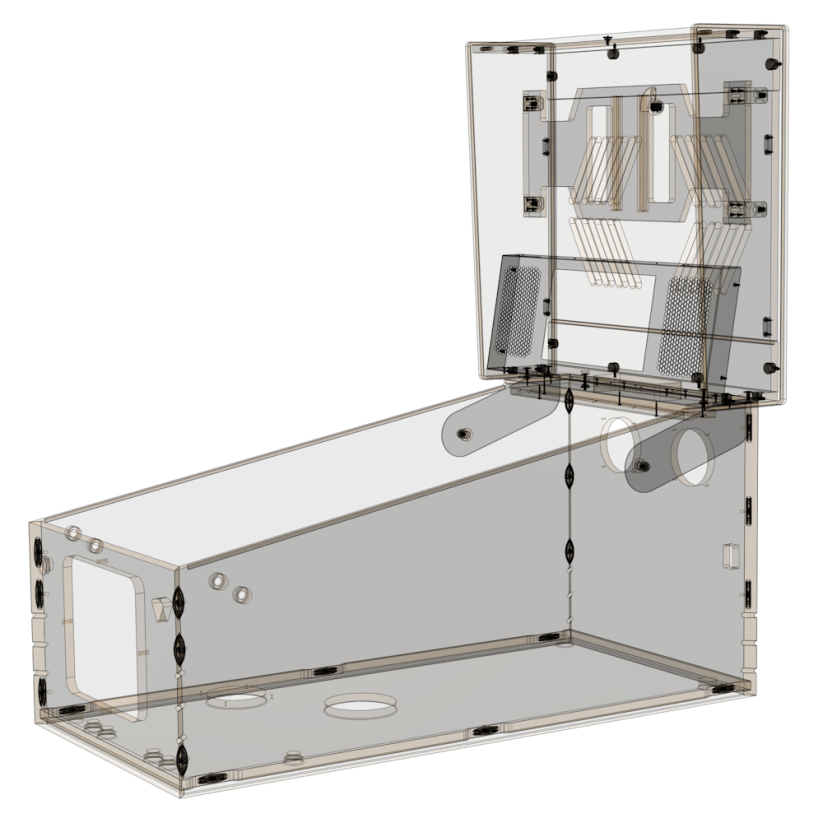

Essential Flat-Pack Kit

Aucune serre-joint, aucun ponçage, aucune peinture ni aucun masquage des vis avec de la pâte à bois n'est nécessaire – nous avons rendu l'assemblage vraiment facile ! Pour monter l’ensemble du Pincab, vous aurez seulement besoin d’une clé Allen (incluse), d’un tournevis cruciforme, d’un peu de colle à bois et d’environ 1,5 heure. Tout le matériel de fixation nécessaire est inclus, et tous les trous sont pré-percés avec précision. Vous n’avez même pas besoin de coller immédiatement le Pincab – commencez par un assemblage à sec pour vous familiariser avec toutes les pièces en suivant notre guide détaillé, avec des illustrations qui vous guident étape par étape. De cette façon, le Pincab peut être démonté à tout moment.

Cependant, dès que vous souhaitez utiliser activement votre Pincab, vous devriez coller la structure principale. L’association des connecteurs Lamello et de la colle crée une jonction extrêmement solide et permanente. Les logements des connecteurs Lamello sont fraisés sur une CNC 5 axes avec un angle de 45 degrés directement dans les bords des pièces. Les connecteurs sont auto-serrants et entièrement invisibles une fois montés.

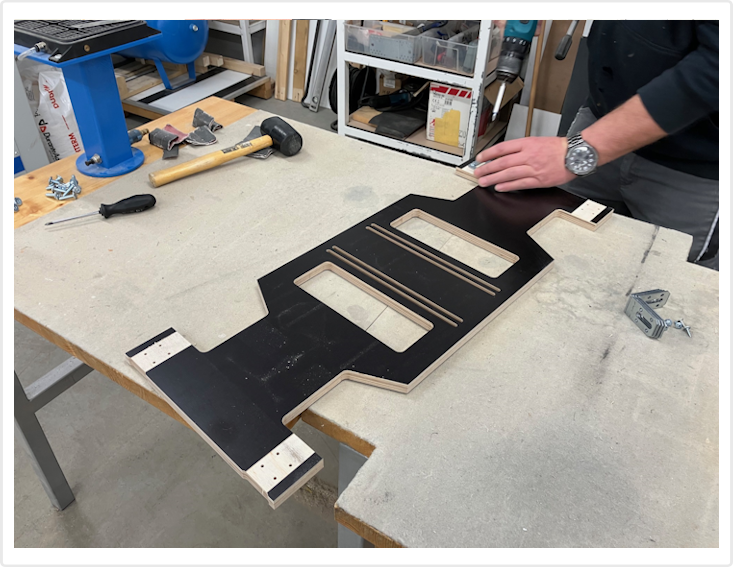

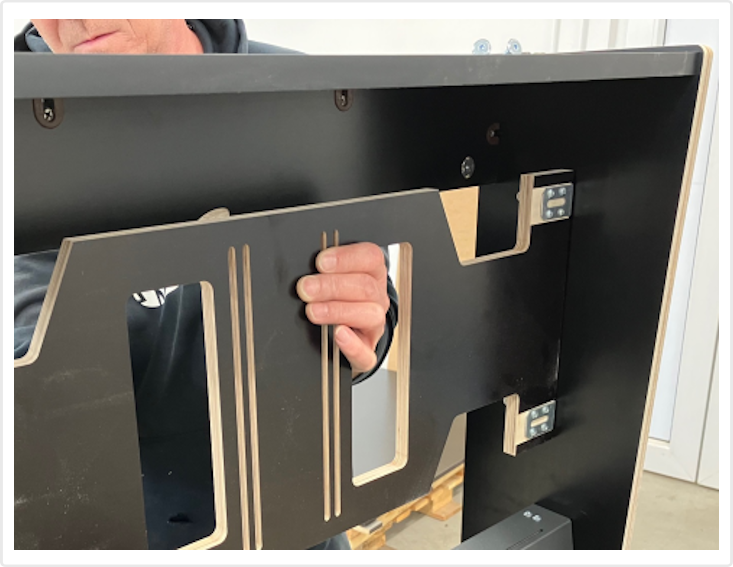

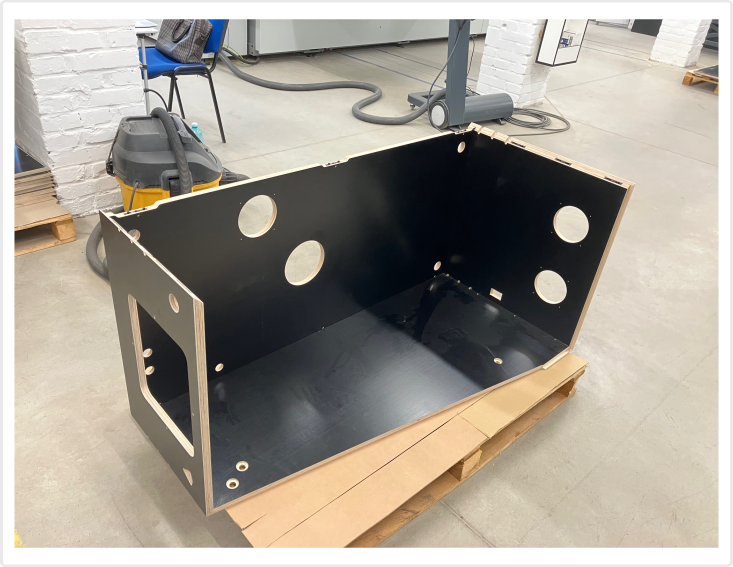

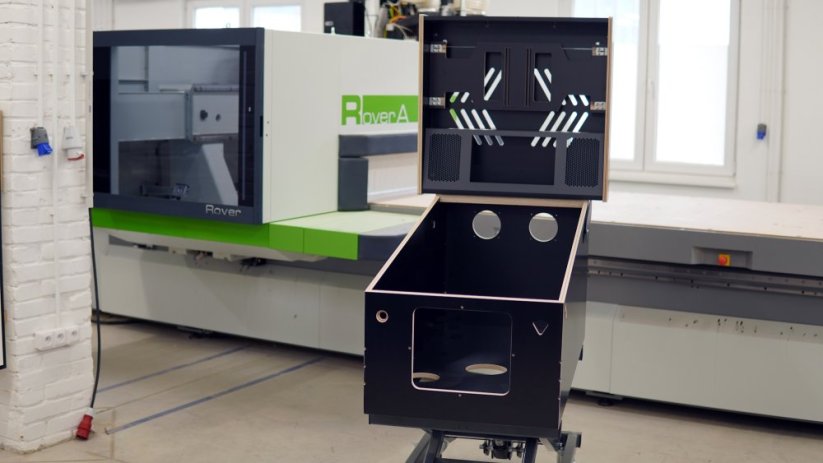

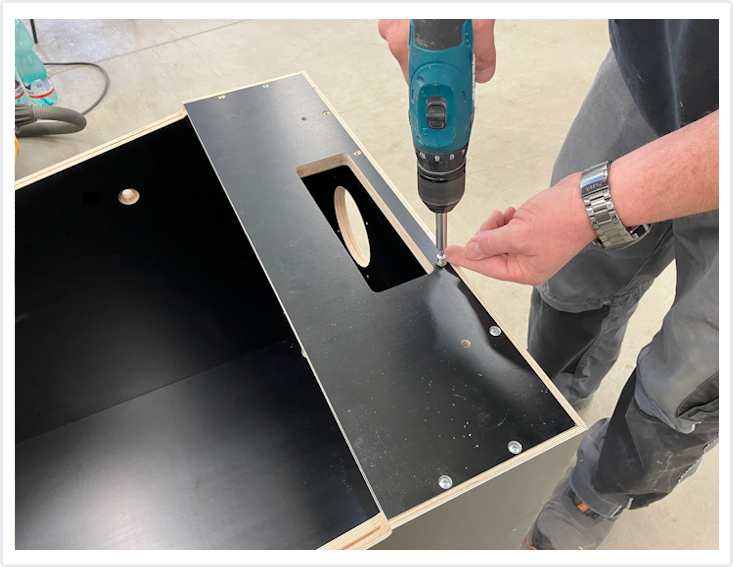

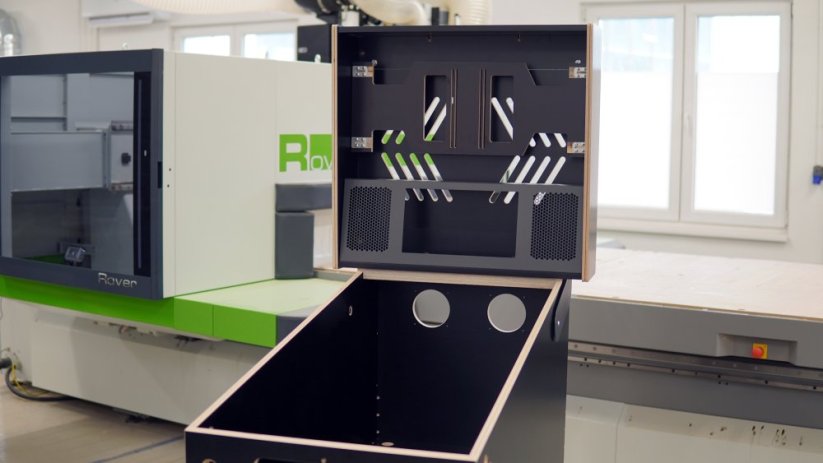

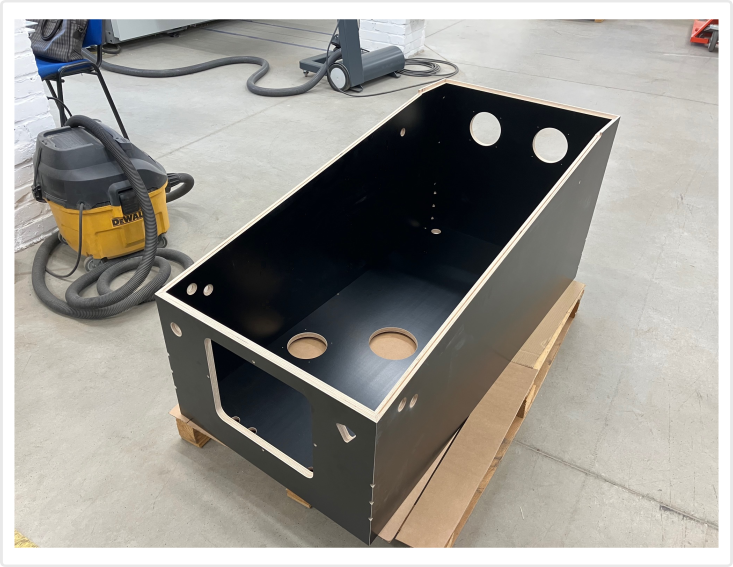

Lors du collage du Pincab, appliquez simplement de la colle sur les bords, verrouillez les connecteurs Lamello avec une clé Allen, essuyez l’excédent de colle avec un chiffon et laissez sécher toute la nuit. Voici quelques photos de notre atelier lors de l’assemblage à sec du kit :

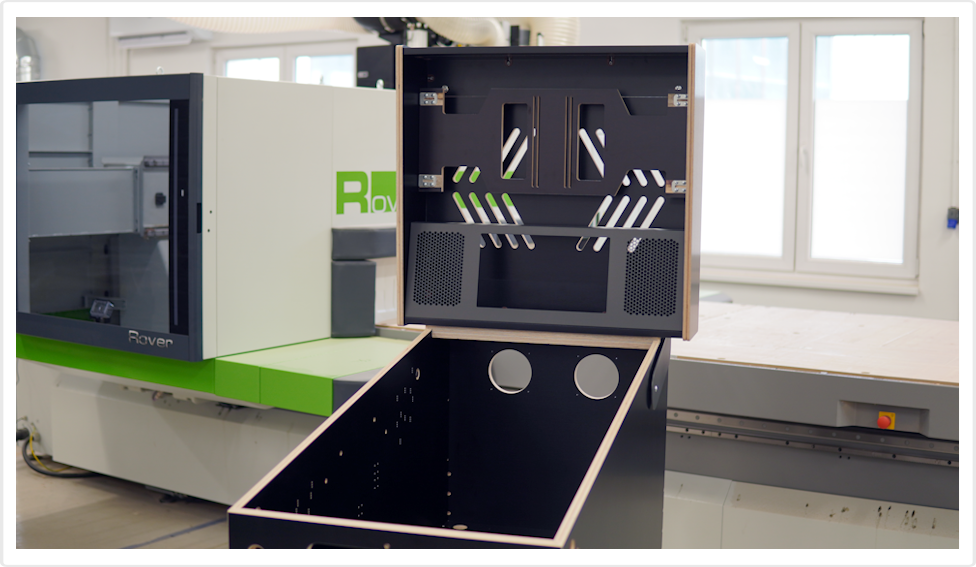

Fraisage CNC avancé

Pour la fabrication des pièces du pincab, nous utilisons une fraiseuse CNC industrielle à 5 axes avec table plate. Cela nous permet de créer un pincab unique sur le marché, alliant fonctionnalités avancées et précision maximale.

Contreplaqué de bouleau de haute qualité

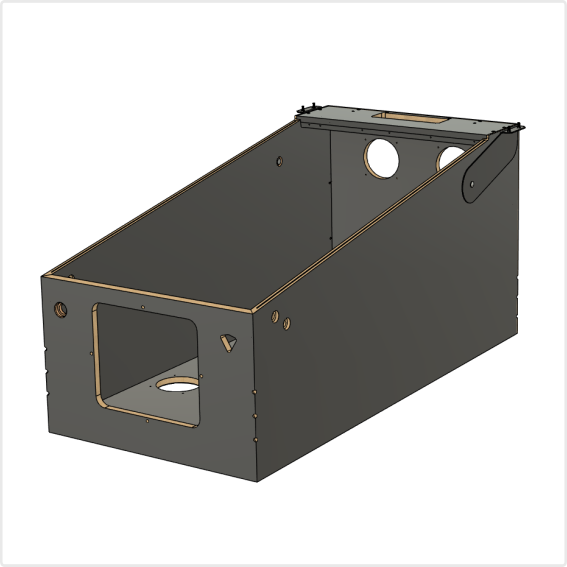

Le caisson principal et le backbox sont entièrement fabriqués en contreplaqué de bouleau de 18 mm avec un revêtement noir. Les composants internes, comme les supports d’écran, sont en contreplaqué de bouleau de 15 mm avec un revêtement brun foncé. La surface revêtue est parfaitement lisse, ce qui la rend idéale pour une application facile des décals.

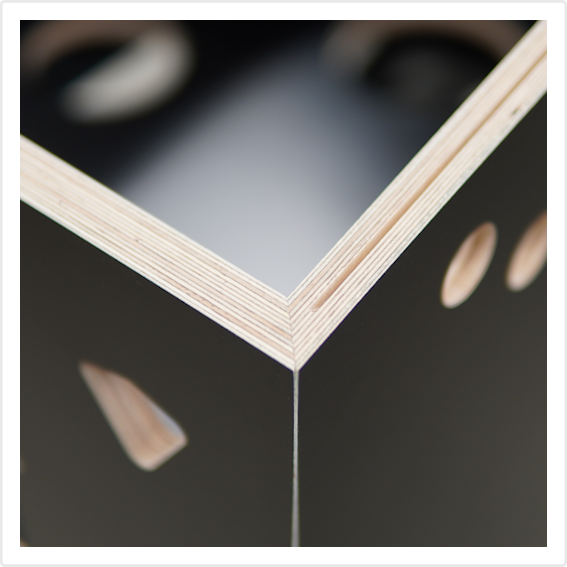

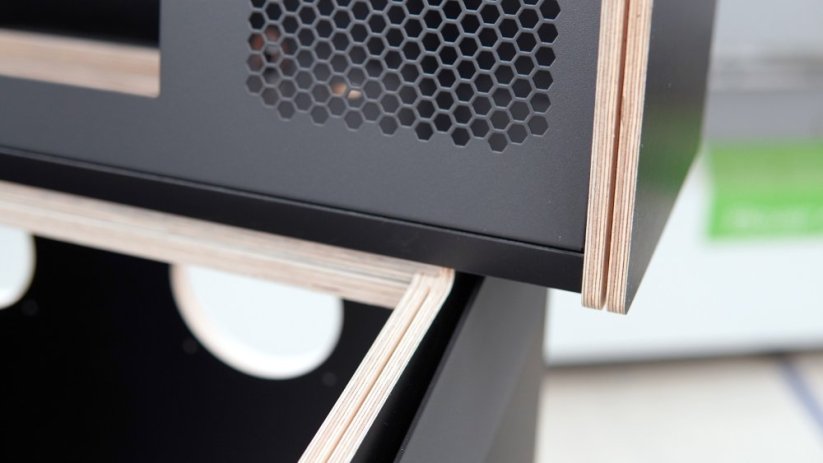

Assemblages collés solides

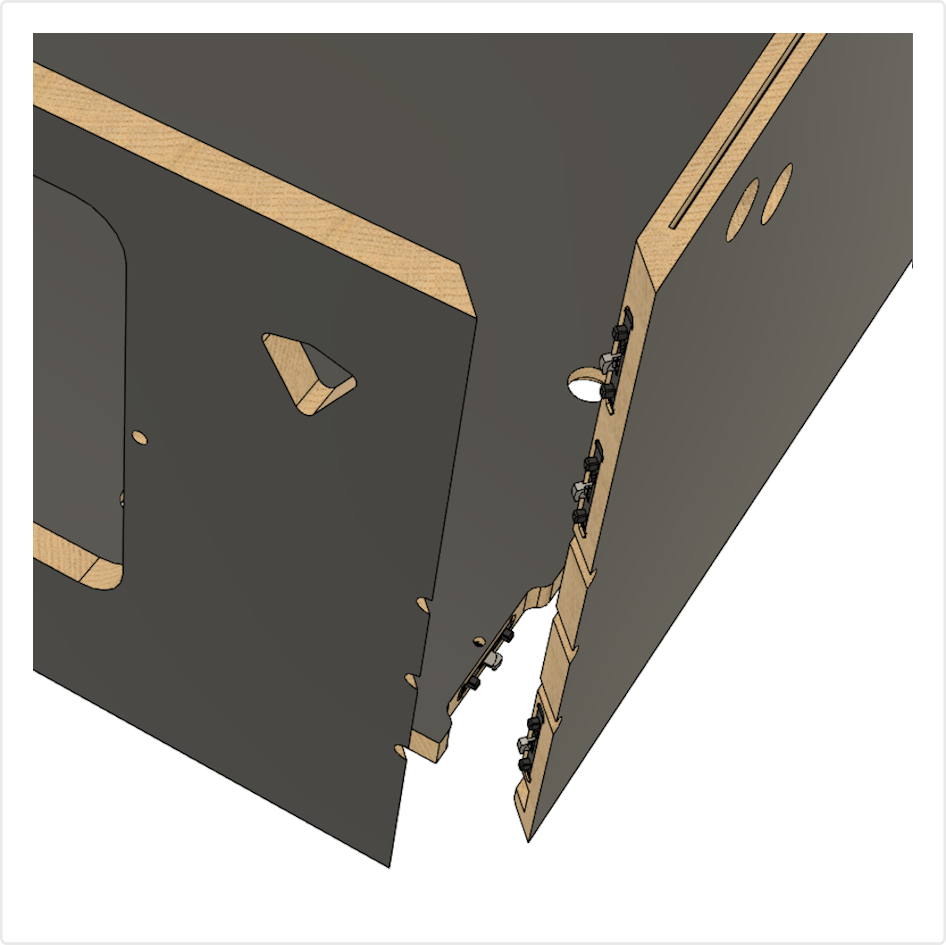

Les assemblages du caisson principal sont fraisés avec des connecteurs Lamello invisibles. Associés à de la colle, ces connecteurs assurent des joints solides tout en gardant les coins propres et invisibles, permettant ainsi l’application des décals sans nécessiter de ponçage, d’enduit ou de peinture. Tandis que le caisson principal devrait être entièrement et définitivement collé, la backbox est assemblée avec des connecteurs de mobilier standards, ce qui permet de la démonter et de la remonter facilement si nécessaire.

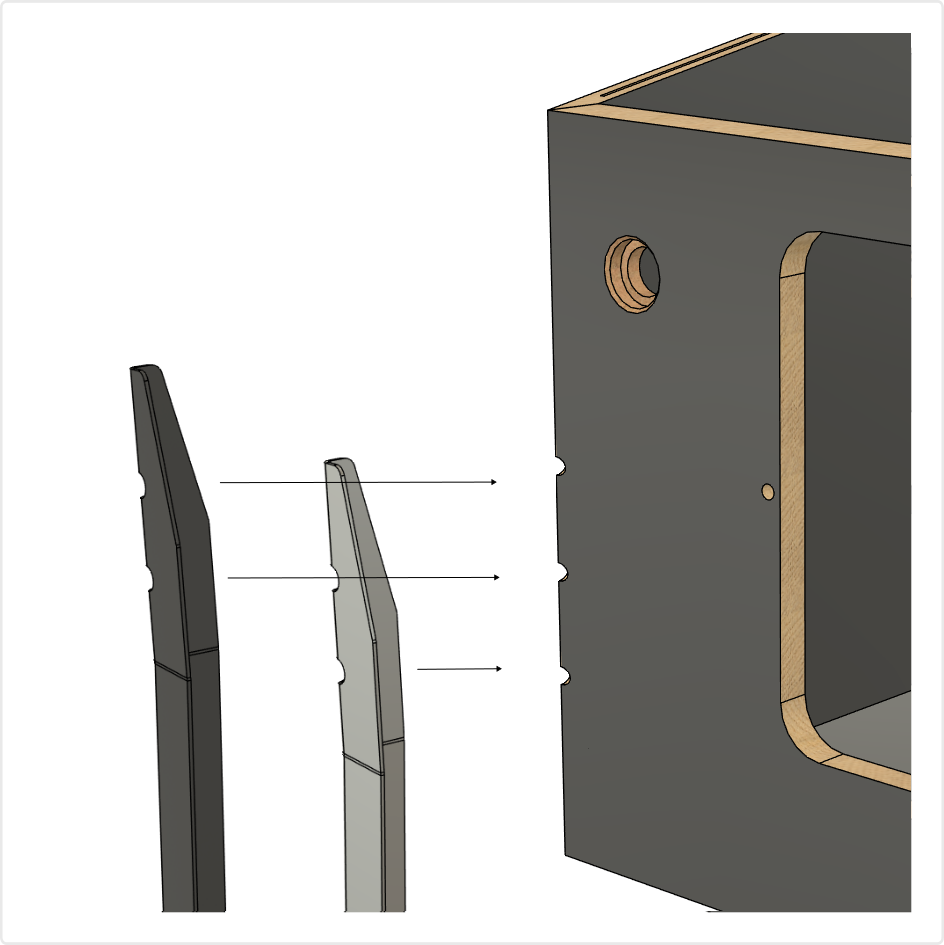

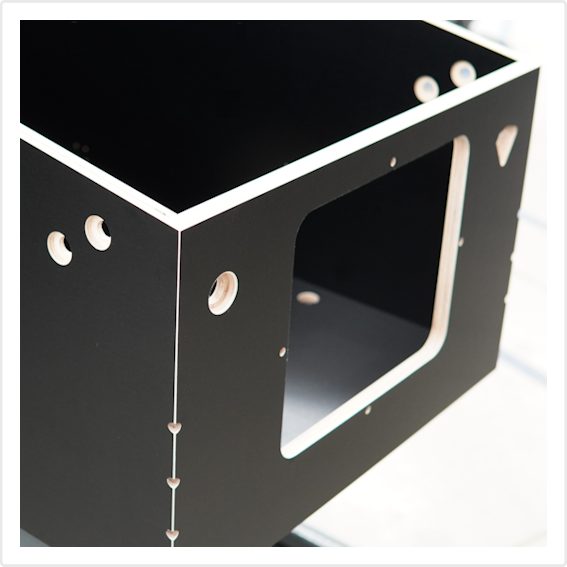

Trous de fixation pré-percés pour les pieds

Chaque pied dispose de trois trous percés avec précision. Les premier et deuxième trous sont destinés aux pieds de flipper de 28,5 pouces, tandis que les deuxième et troisième trous conviennent aux pieds plus longs de 30,5 pouces. Le trou inutilisé reste toujours caché.

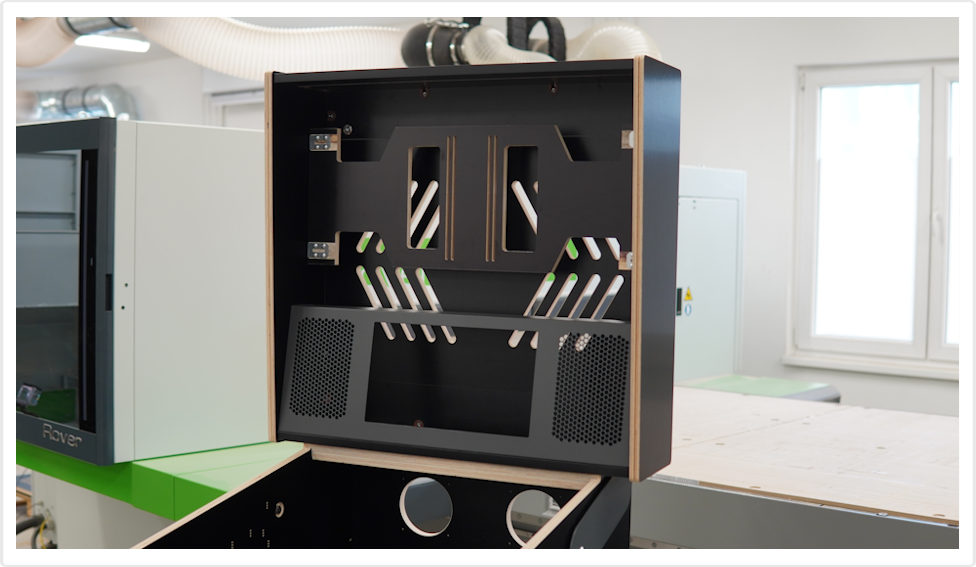

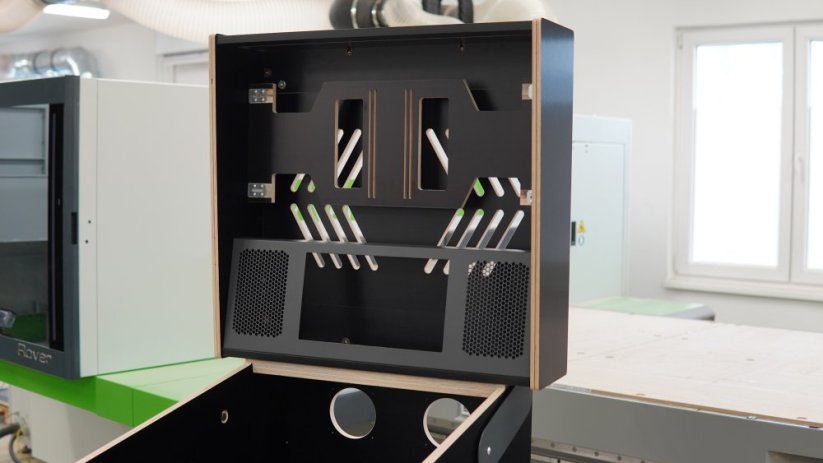

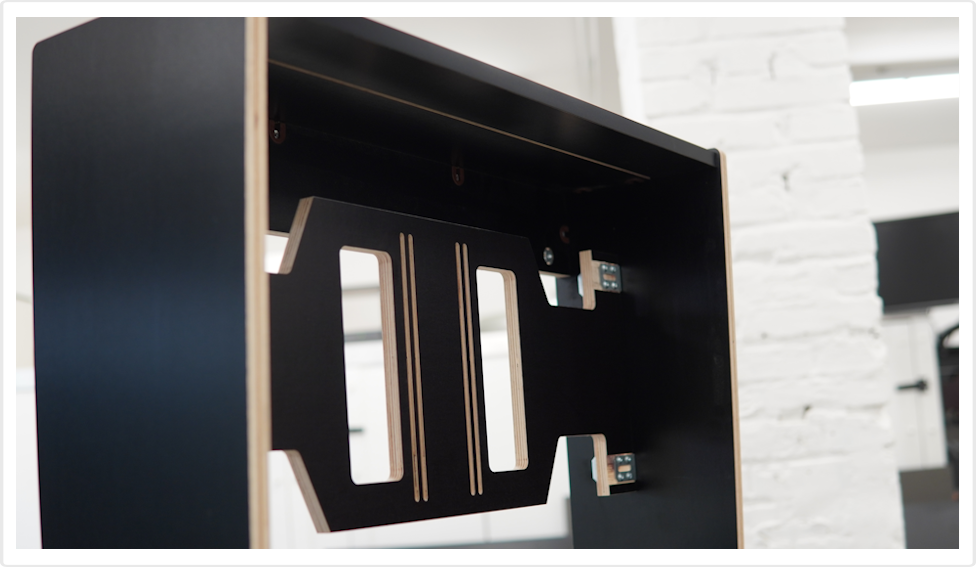

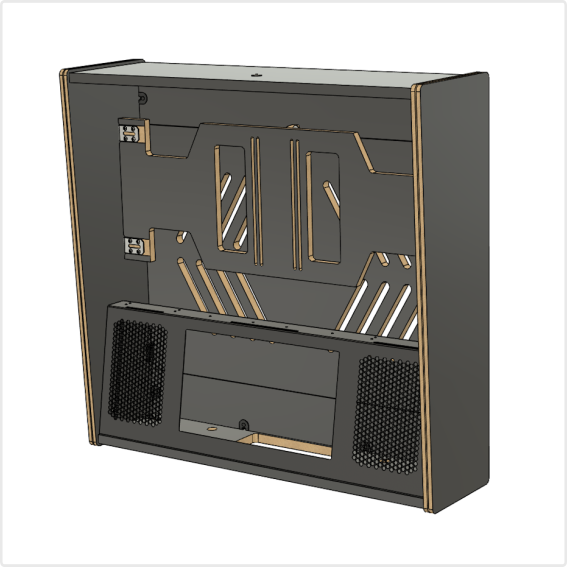

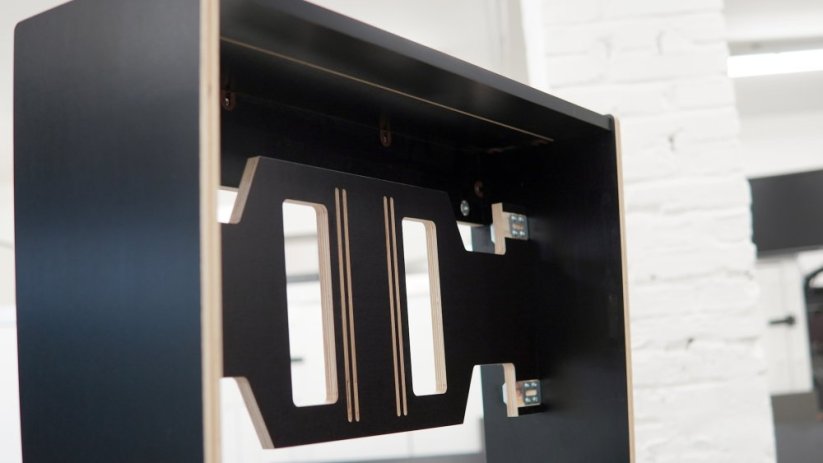

Support de moniteur pour la backbox

La backbox peut accueillir des moniteurs de 32". Une fois le moniteur fixé au support, il peut être facilement ajusté verticalement (haut/bas), ainsi que d'avant en arrière, et il est compatible avec les systèmes de montage VESA 75x75 et 100x100.

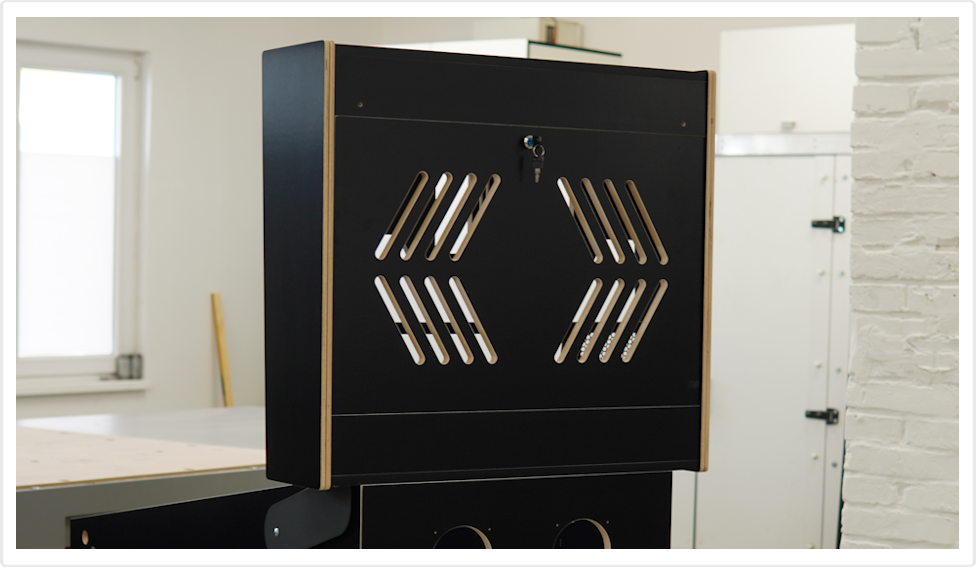

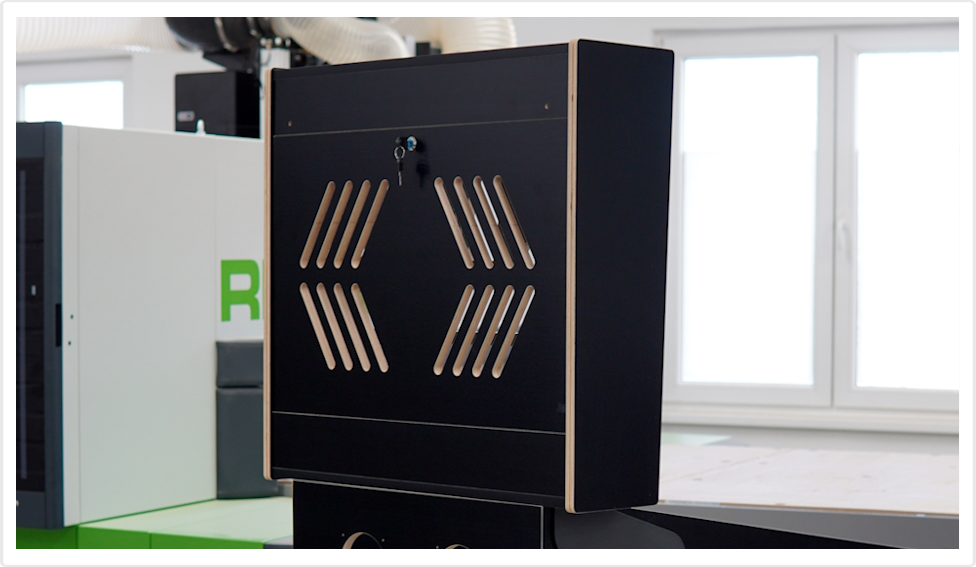

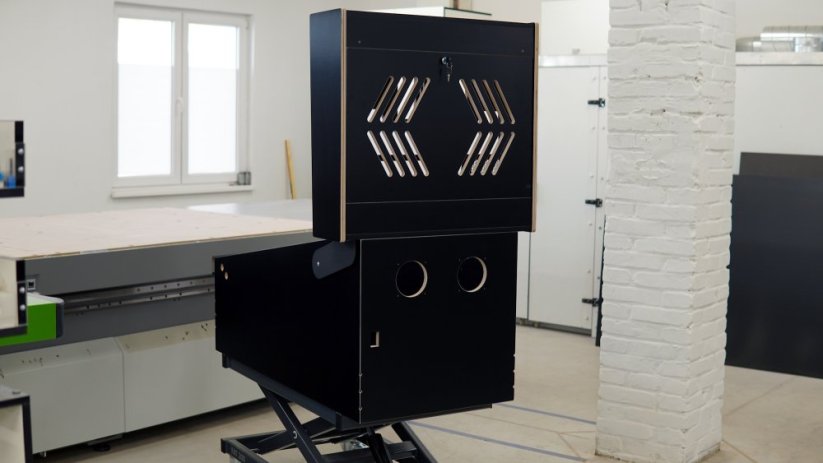

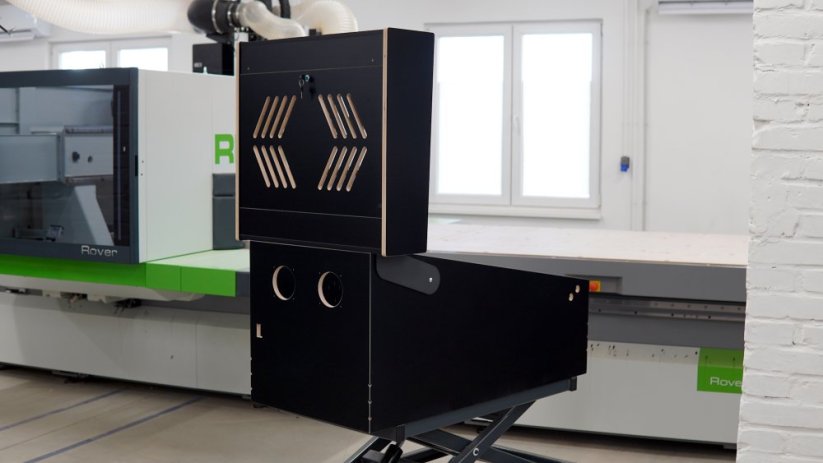

Backbox verrouillable

Le côté arrière de la backbox est verrouillable. Un verrou à came et un jeu de deux clés sont inclus. Le panneau arrière peut être complètement retiré une fois déverrouillé. Par rapport aux charnières, nous considérons cela comme une solution plus pratique, car le Pincab n'a pas besoin d'être déplacé trop loin du mur pour permettre l'accès.

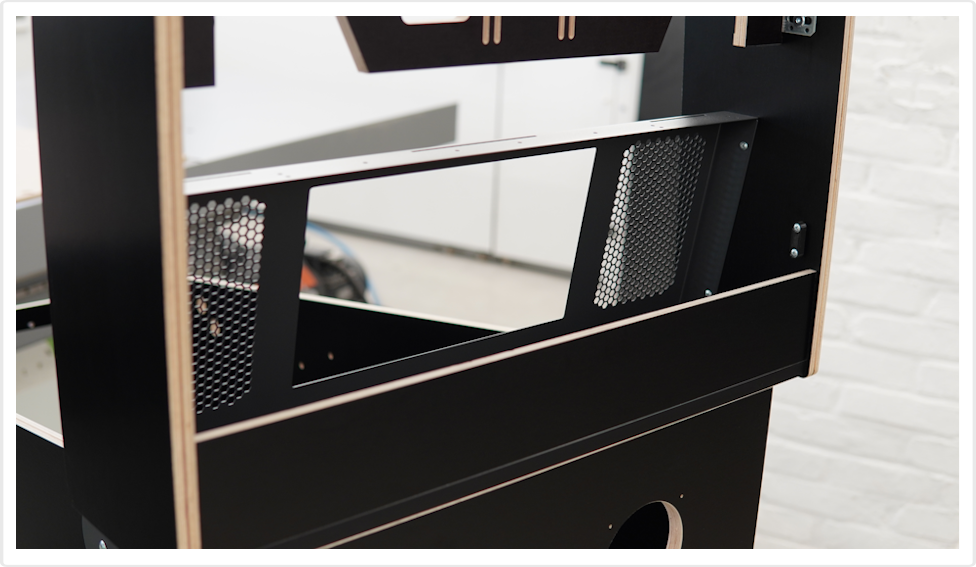

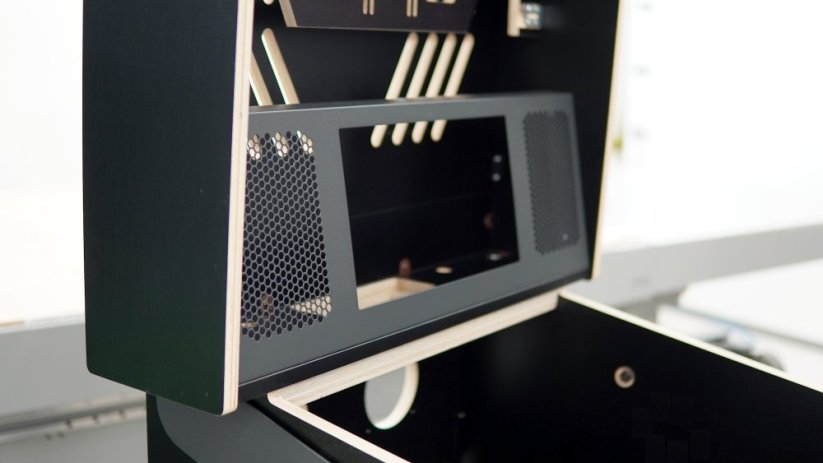

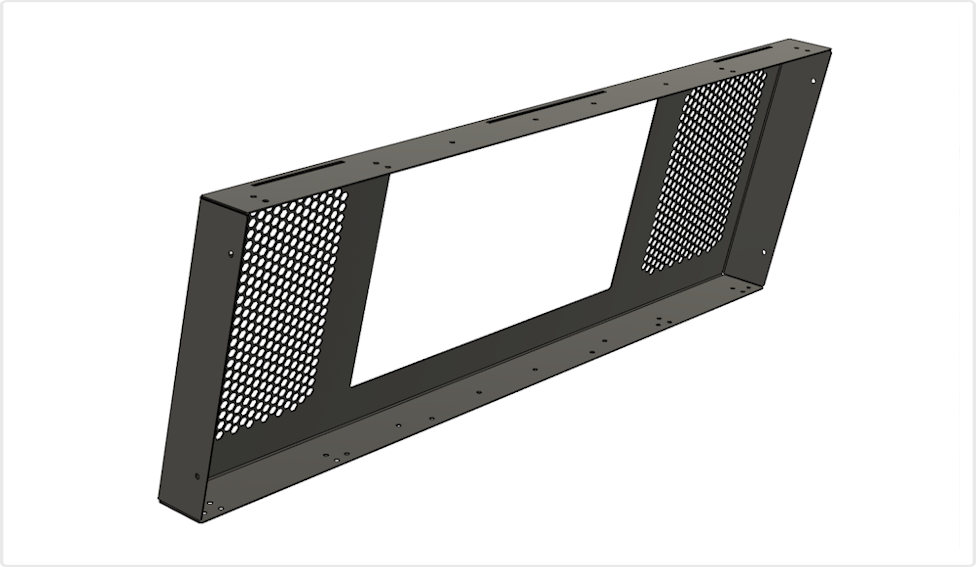

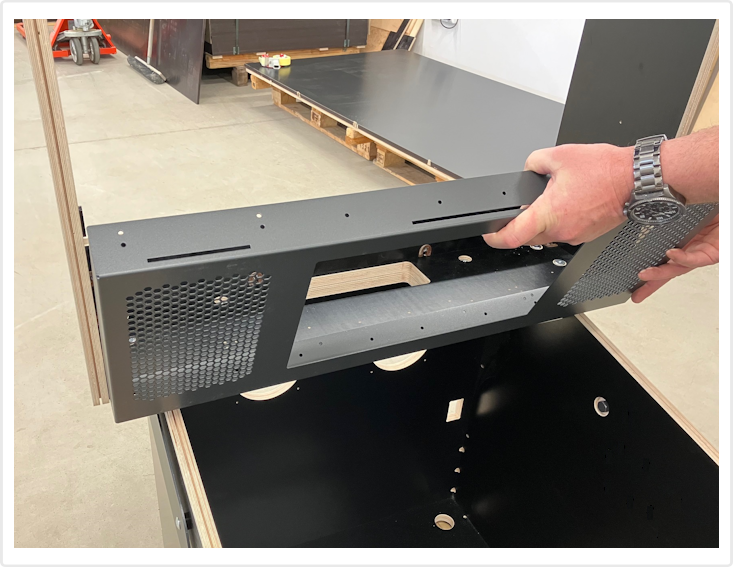

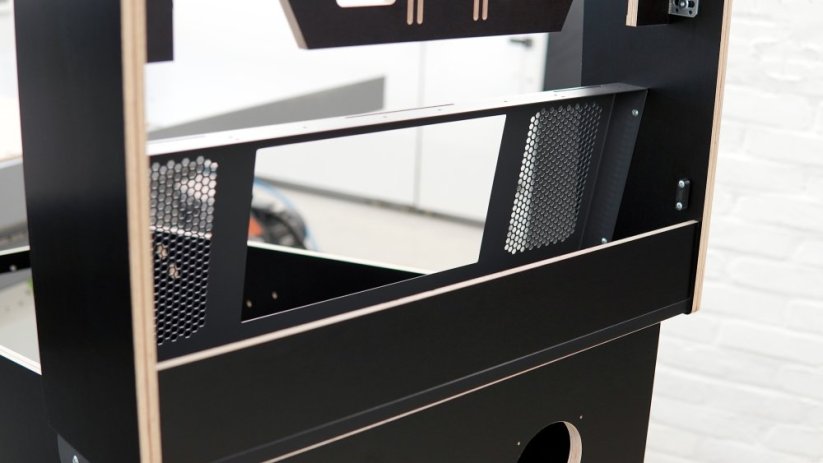

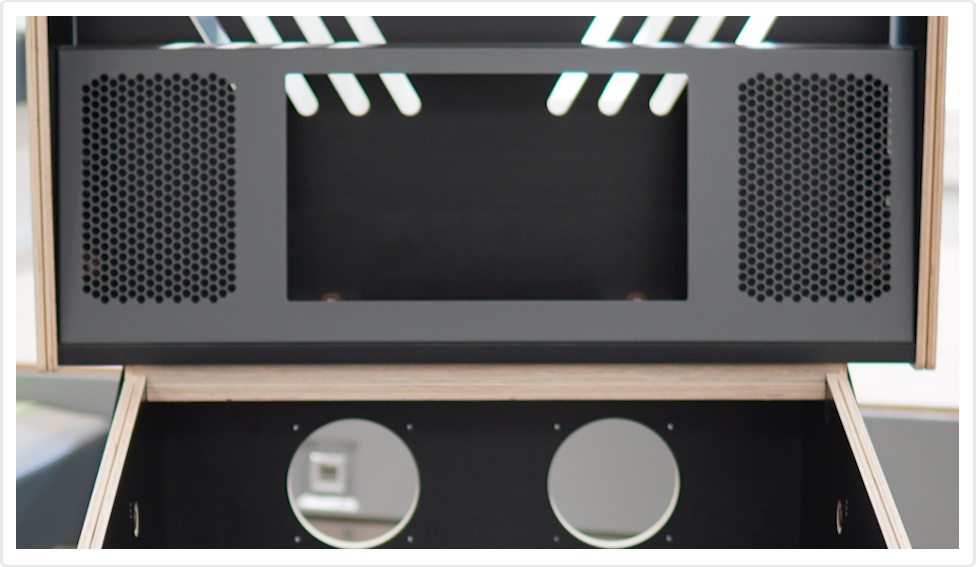

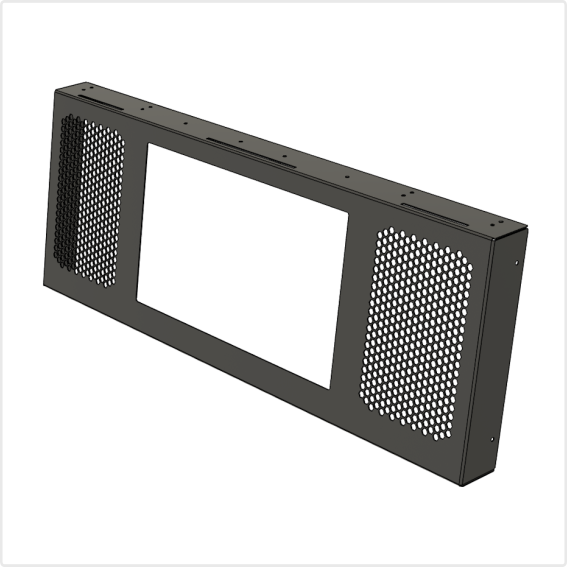

Panneau métallique pour haut-parleurs et écran DMD de 15,6"

Panneau en tôle métallique avec revêtement en poudre, conçu pour les écrans de 15,6"

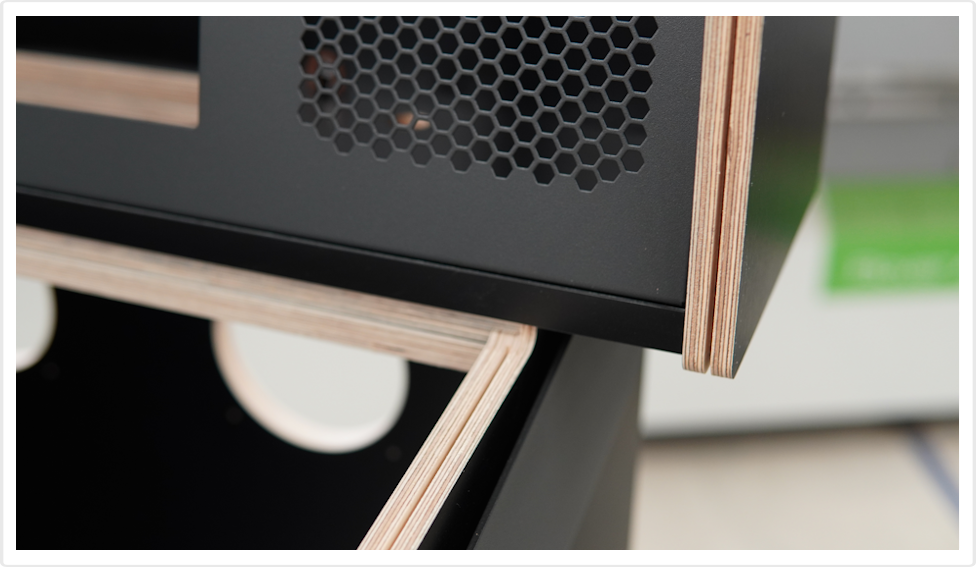

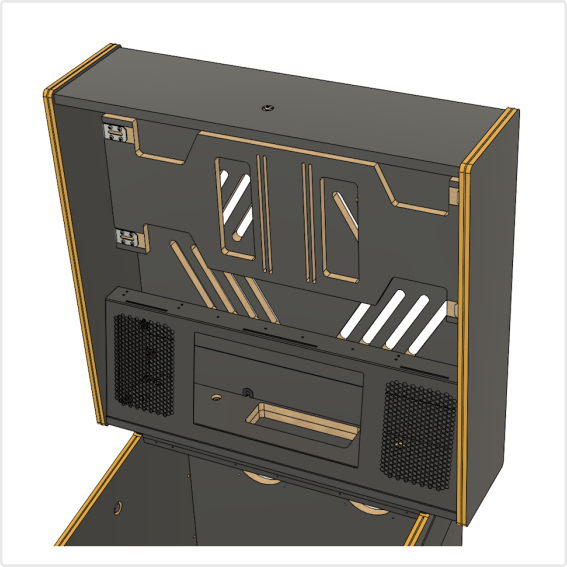

Rainures pour T-Molding et canaux pour verre

Les panneaux latéraux de la backbox sont équipés de rainures pour T-Molding. Des rainures pour T-Molding sont également présentes sur les panneaux latéraux du corps principal pour accueillir les canaux pour le verre.

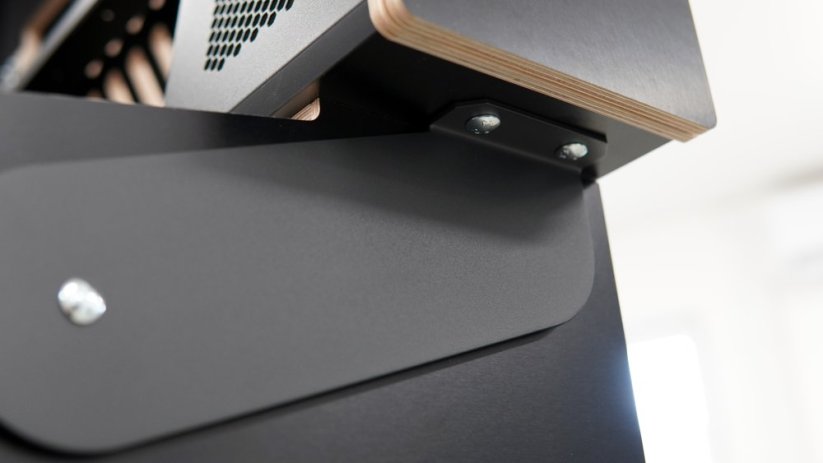

Charnières de backbox

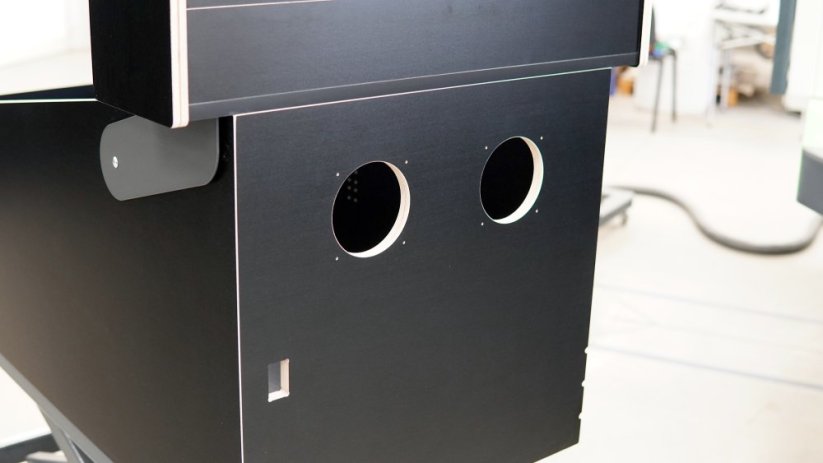

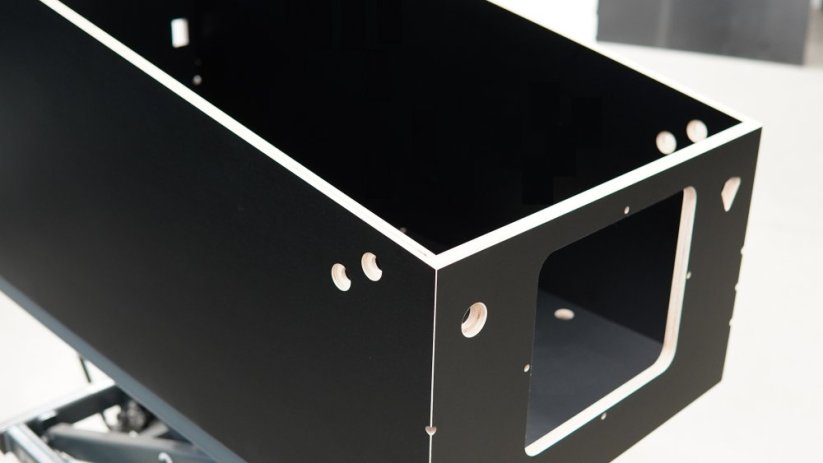

Des charnières en métal avec revêtement en poudre sont également incluses avec le Pincab et sont préinstallées. La deuxième photo montre également des découpes à l'arrière du Pincab pour deux ventilateurs standard de 120 mm et une prise de courant.

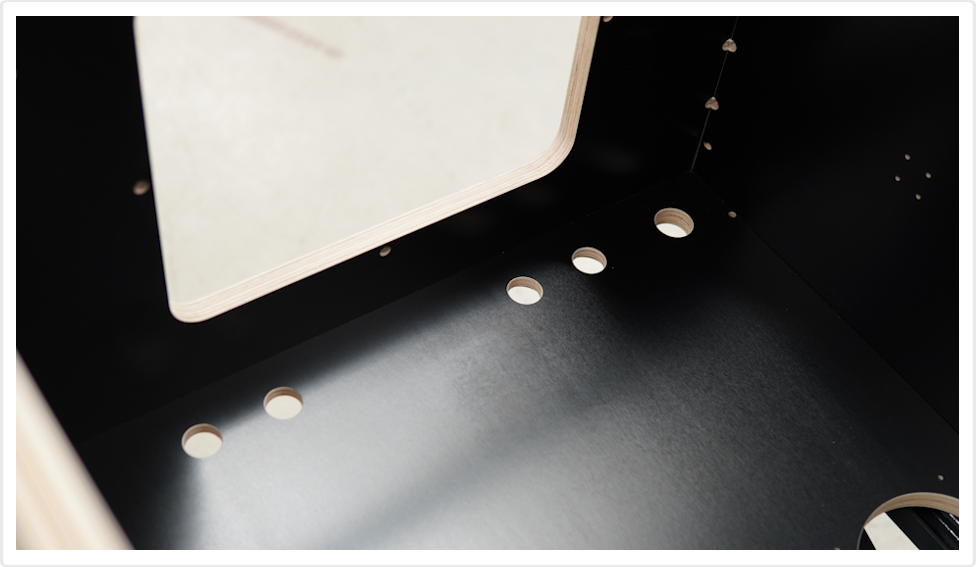

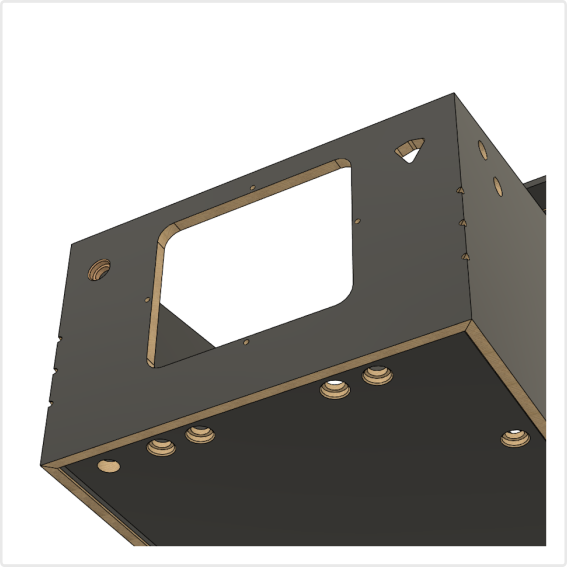

Ouvertures usinées pour les boutons

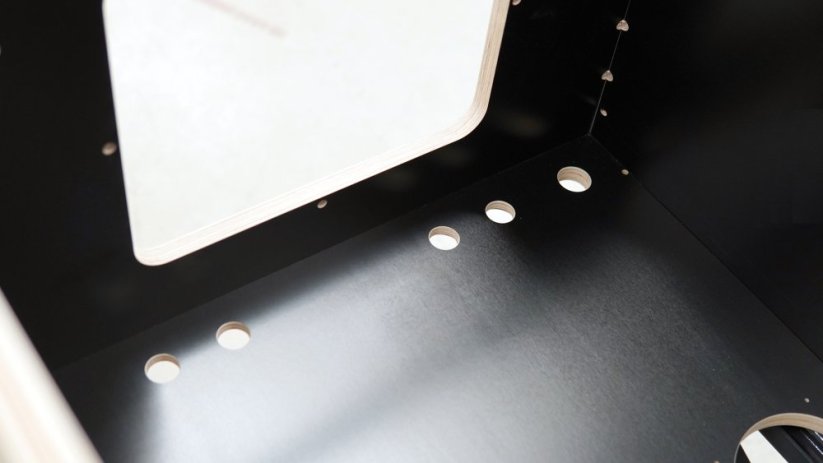

Seule l’ouverture pour le bouton de démarrage est usinée sur le panneau de la porte de la monnaie. Les ouvertures usinées pour les boutons supplémentaires se trouvent sous le Pincab à l’avant pour un accès facile. Cet agencement suit les dernières tendances, visant un design épuré et minimaliste, s’approchant de l’apparence des véritables flippers modernes. Le panneau inférieur du Pincab comprend également des découpes pour un ventilateur de 120 mm, un subwoofer de 6,5" et un port USB.

La position des découpes pour les boutons magnasave par rapport aux boutons de flipper suit le consensus général de la communauté VPin concernant la position la plus ergonomique.

Emballage

Dernier point mais non le moindre : rien n’est laissé au hasard en matière d’emballage ! La robuste caisse en bois garantit que les pièces de votre Pincab restent en sécurité pendant le transport.

Dimensions et poids :

Dimensions de base du Pincab : (L × P × H) : 77,6 cm × 131,0 cm × 134,0 cm

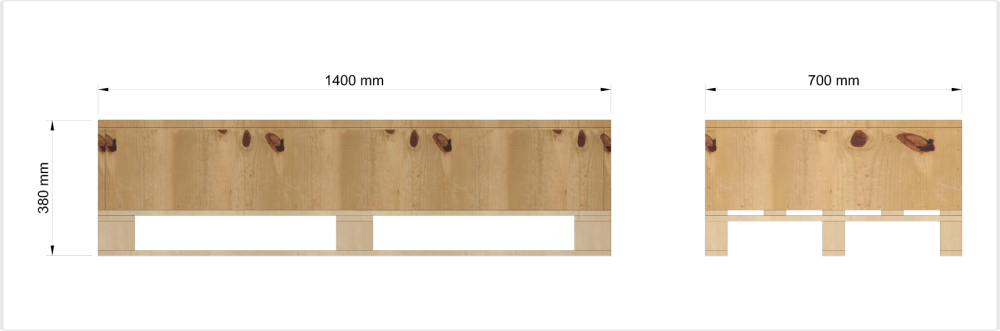

Dimensions de la caisse d'expédition : (L × P × H) : 70,0 cm × 140,0 cm × 37,0 cm
Poids net : 80 kg
Poids brut : 115 kg

Télécharger la brochure PDF :

Les informations sur ce Pincab peuvent également être téléchargées sous forme de brochure PDF. Vous pouvez télécharger la brochure PDF (en anglais) ici.

Un grand merci à la communauté VPin !

Nous tenons à remercier toutes celles et ceux qui ont suivi ce projet pendant plus de 6 mois dans le groupe « Virtual Pinball and VPin Cab Builders » ainsi que dans d'autres groupes Facebook dédiés au Pincab ! Votre soutien, vos commentaires et votre enthousiasme ont contribué à transformer ce projet en un véritable produit—qui est désormais disponible.

Veuillez noter que les photos publiées sur les réseaux sociaux pendant le développement ne représentent pas nécessairement la version finale du produit, car nous avons effectué plusieurs itérations et tests avant d’aboutir à cette version.

Que contient le kit Essential – résumé rapide

• Cabinet principal – Design widebody en contreplaqué de bouleau noir de 18 mm

• Backbox – Contreplaqué de bouleau noir de 18 mm, verrouillable et ouvrable à l’arrière

• Fixation réglable pour moniteur de backbox – Compatible avec les écrans jusqu’à 32"

• Full DMD Speaker Panel – Fabriqué en tôle d’acier revêtue par poudrage, conçu pour les écrans de 15,6"

• Charnières du backbox – Fabriquées en tôle d'acier avec revêtement en poudre

• Rainures pour T-Molding et canaux pour verre – Pré-usinées sur la backbox et le corps principal pour une installation facile

• Ouvertures fraisées pour boutons & port USB – Placées à l’avant sous le caisson pour un accès facile

• Ouvertures de ventilation fraisées – Conçues pour trois ventilateurs de 120 mm (un en bas, deux à l’arrière) et un emplacement pour un subwoofer de 6,5"

• Ouverture fraisée pour prise d’alimentation – Située à l’arrière du Pincab.

• Trous pré-percés pour la fixation des pieds – Trois trous de fixation précis (Trous 1 & 2 pour pieds de 28,5", Trous 2 & 3 pour pieds de 30,5")

• Caisse en bois – Pour un transport sécurisé

• Compatibilité widebody – Compatible avec les pièces standard de pinball comme les widebody lockdown bars, les side rails, les leg brackets, les ball shooter assemblies, les coin doors (Stern, Data East, Generic), etc.
