Pincab Widebody (VPin) - Premium, Entièrement Assemblé

Pincab Widebody (VPin) - une comparaison rapide des versions

Pincab Widebody (VPin)	Essential Kit	Premium Kit	Premium Assemblé
Cabinet principal - contreplaqué de bouleau revêtu de noir
Backbox - contreplaqué de bouleau revêtu de noir
Fixation réglable pour moniteur de backbox
Backbox Camlock
Panneau de backbox en acrylique transparent
Charnières du backbox - en tôle d'acier, peintes en poudre
Full DMD Speaker Panel - en tôle d'acier, peintes en poudre
Inserts pour haut-parleurs en MDF noir - pour un montage facile des haut-parleurs
Rainures pour T-Molding et canaux pour verre
Ouvertures usinées pour les boutons, les ventilateurs, la prise d'alimentation et le subwoofer
Trous pré-percés pour la fixation des pieds
Les vis nécessaires et autres matériaux de fixation
Étagères internes, partitions - pour une installation facile de l'électronique
Support de playfield ajustable
Sangles de sécurité pour support de playfield ajustable
Entretoises pour pieds de flipper (4 pces.)
Connecteurs Lamello auto-serreurs - pour un montage facile			N/A
Livré en kit			N/A
Livré en Pincab assemblé/collé	N/A	N/A
Caisse de transport en contreplaqué robuste

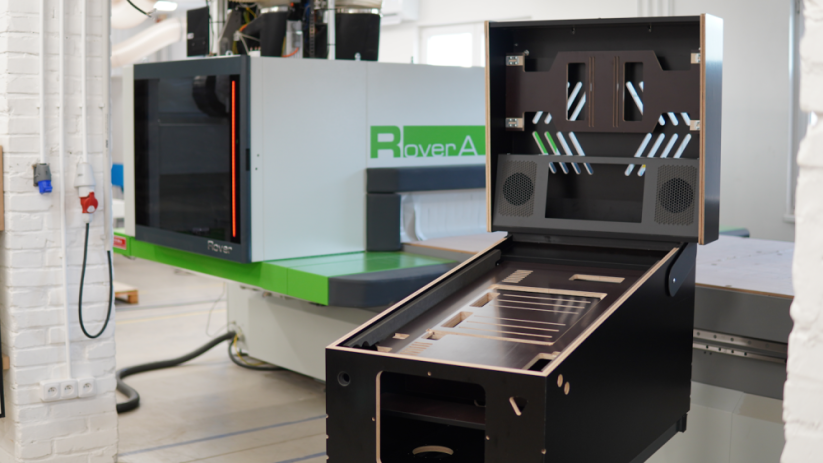

Fraisage CNC avancé

Pour la fabrication des pièces du pincab, nous utilisons une fraiseuse CNC industrielle à 5 axes avec table plate. Cela nous permet de créer un pincab unique sur le marché, alliant fonctionnalités avancées et précision maximale.

Contreplaqué de bouleau de haute qualité

Le caisson principal et le backbox sont entièrement fabriqués en contreplaqué de bouleau de 18 mm avec un revêtement noir. Les composants internes, comme les supports d’écran, sont en contreplaqué de bouleau de 15 mm avec un revêtement brun foncé. La surface revêtue est parfaitement lisse, ce qui la rend idéale pour une application facile des décals.

Assemblages collés solides

Les assemblages du caisson principal sont fraisés avec des connecteurs Lamello invisibles. Associés à de la colle, ces connecteurs assurent des joints solides tout en gardant les coins propres et invisibles, permettant ainsi l’application des décals sans nécessiter de ponçage, d’enduit ou de peinture. Tandis que le caisson principal est entièrement et définitivement collé, la backbox est assemblée avec des connecteurs de mobilier standards, ce qui permet de la démonter et de la remonter facilement si nécessaire.

Trous de fixation pré-percés pour les pieds

Chaque pied dispose de trois trous percés avec précision. Les premier et deuxième trous sont destinés aux pieds de flipper de 28,5 pouces, tandis que les deuxième et troisième trous conviennent aux pieds plus longs de 30,5 pouces. Le trou inutilisé reste toujours caché. La livraison comprend également quatre entretoises en bois pour les pieds. Nous recommandons de l’utiliser idéalement avec les supports de pieds Williams/Bally #01-11400-1.

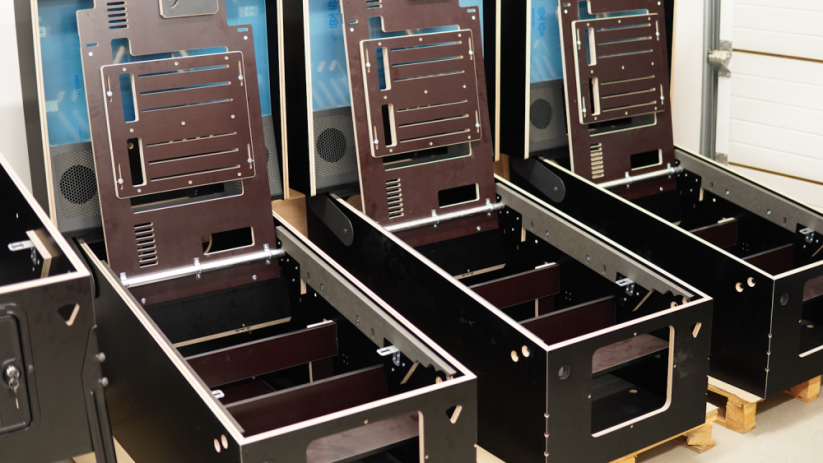

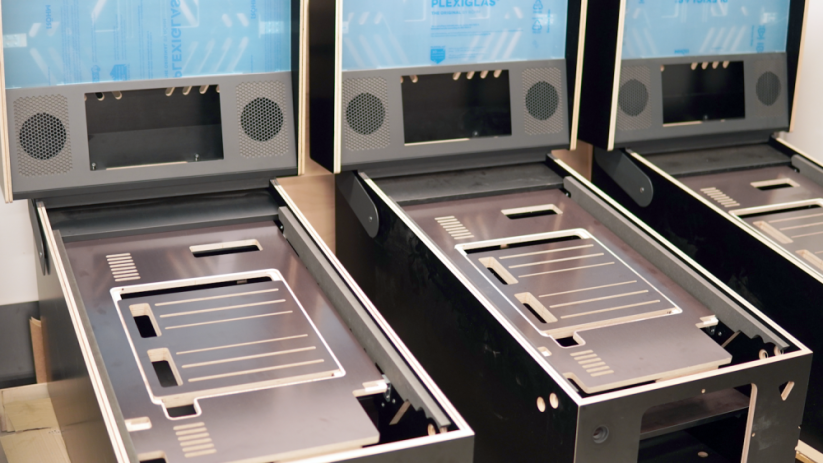

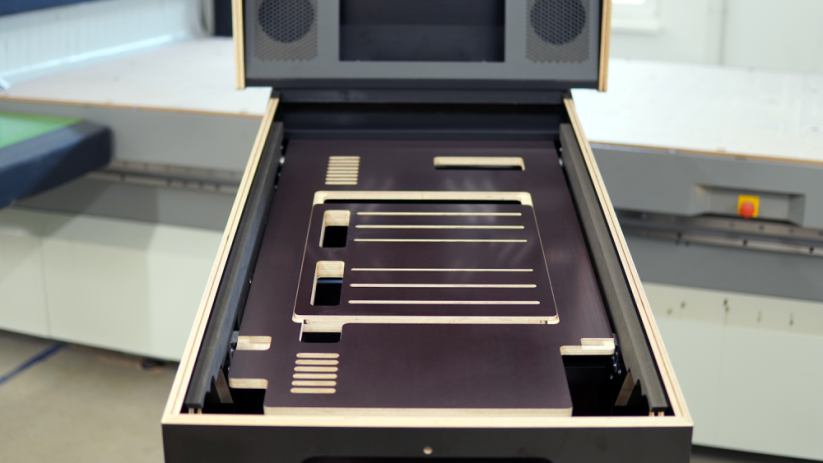

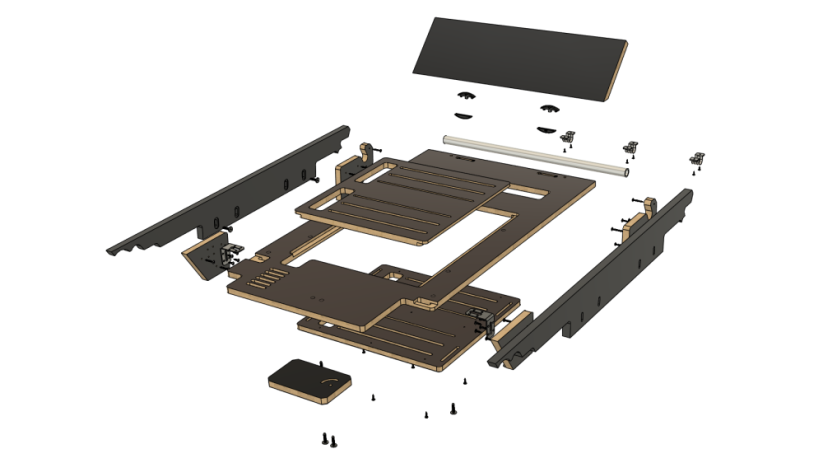

Support de playfield ajustable

Il s'agit d'un Pincab Widebody, donc il peut accueillir des écrans de 42-43". Il a été conçu autour du populaire téléviseur LG OLED 42" C3/C4, c'est pourquoi nous recommandons fortement d'opter pour l'un de ces modèles C3 ou C4. Cependant, il a été conçu pour être aussi universel que possible, afin de garantir sa pérennité. Ainsi, si vous décidez de mettre à jour votre écran de playfield à l'avenir, vous n'aurez peut-être même pas besoin de modifier le support. Il est compatible avec les moniteurs et téléviseurs utilisant des systèmes de montage VESA 100x100, 200x200 et 200x300.

La position de l'écran peut être ajustée de gauche à droite, d'avant en arrière, et même légèrement vers le haut et vers le bas. De plus, le support peut facilement être ajusté entre la position "classique" abaissée et la position actuellement plus préférée, parallèle au verre, en dévissant simplement, en repositionnant et en serrant quelques vis (toutes les vis sont fournies et les trous sont pré-percés).

Le Pincab est livré avec le support de playfield réglé par défaut en position parallèle au verre. Si vous souhaitez changer cela, veuillez suivre les instructions du manuel d'utilisation. Vous n'aurez besoin que d'un tournevis et d'une clé Allen pour cela. La clé Allen est fournie.

Position parallèle au verre :

Position "classique" abaissée :

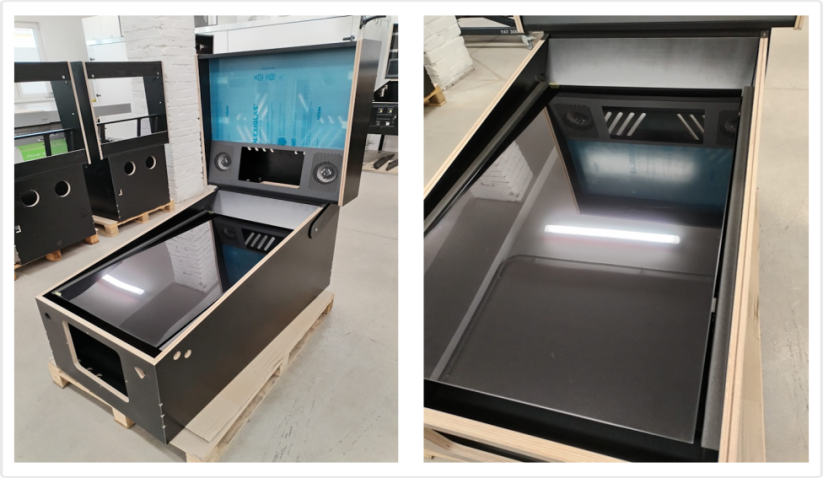

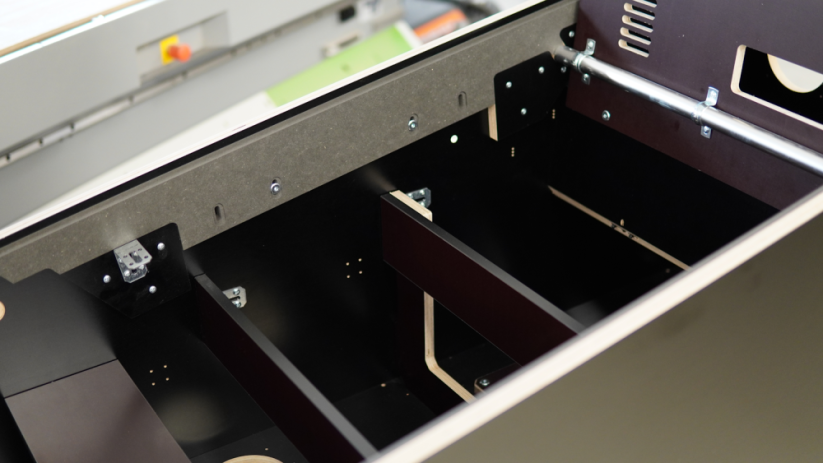

La photo ci-dessous montre le playfield avec un LG OLED C3/C4 monté en position "classique" abaissée en exemple. Comme vous pouvez le voir sur la deuxième photo ci-dessous, des couvertures en MDF noir sont installées sur les deux côtés intérieurs du Pincab pour combler l'espace si le moniteur du playfield est trop étroit. Si vous utilisez un moniteur plus grand, ces couvertures peuvent être facilement retirées avec deux vis.

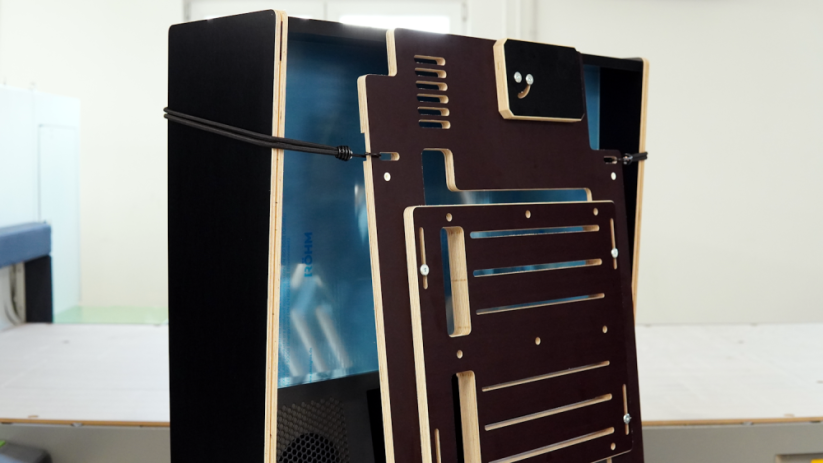

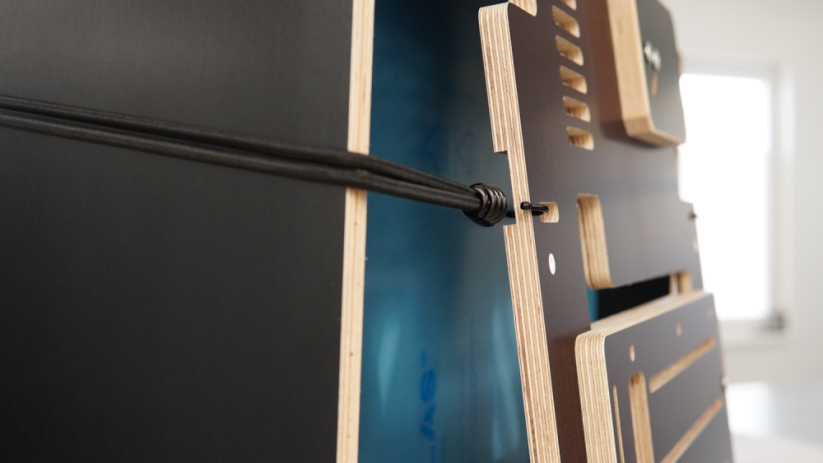

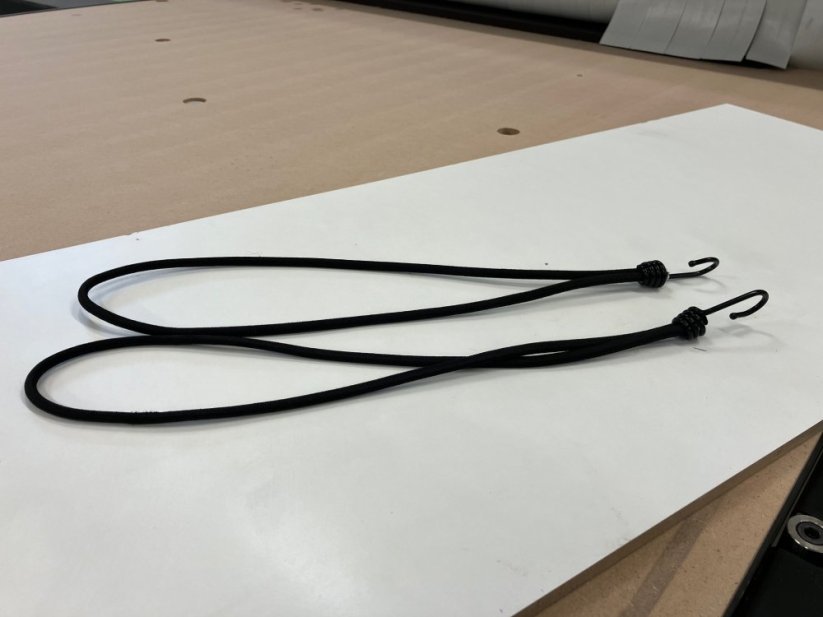

Sangles de sécurité

Lorsque vous travaillez sur votre Pincab, veillez à sécuriser le support de moniteur avec les sangles de sécurité fournies. Bien que le support de moniteur puisse rester en position verticale de lui-même, ces sangles sont là pour vous apporter une tranquillité d'esprit supplémentaire, garantissant qu'aucun accident ne survienne ! Tout cela fonctionne bien sûr uniquement si la backbox est solidement fixée au corps principal avec les deux boulons fournis, afin qu'elle ne puisse pas se plier. Assurez-vous de vérifier cela aussi.

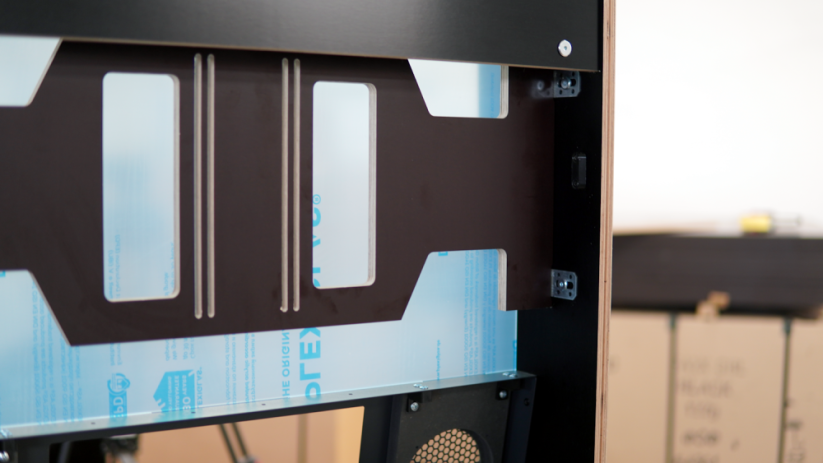

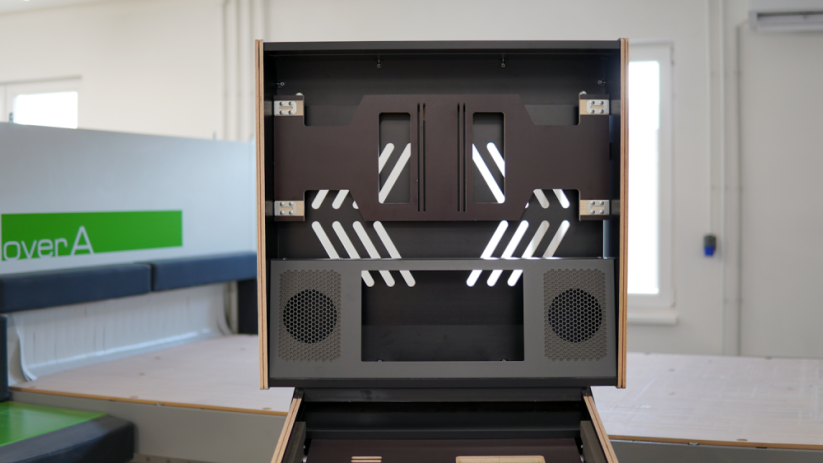

Support de moniteur pour la backbox

La backbox peut accueillir des moniteurs de 32". Une fois le moniteur fixé au support, il peut être facilement ajusté verticalement (haut/bas), ainsi que d'avant en arrière, et il est compatible avec les systèmes de montage VESA 75x75 et 100x100.

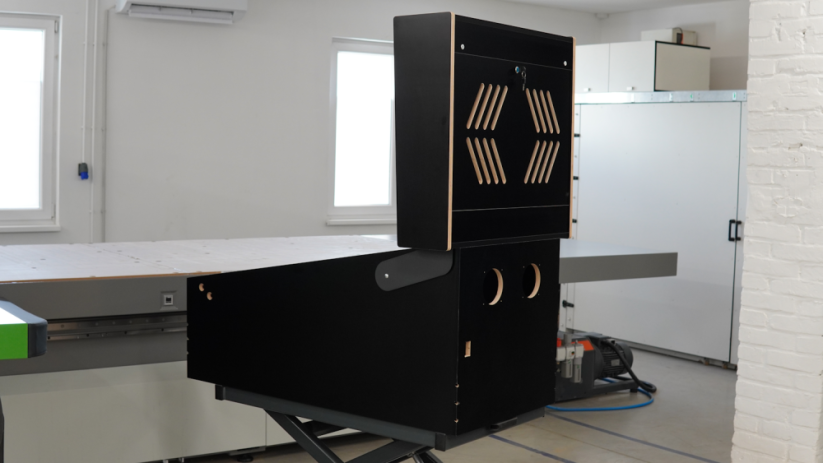

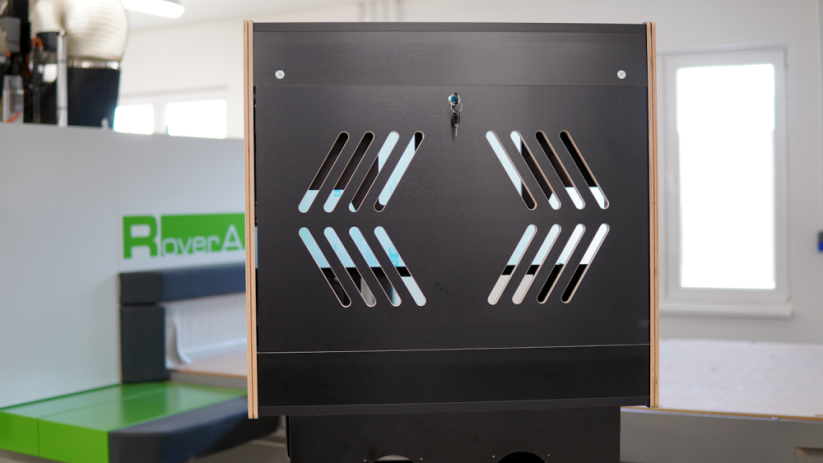

Backbox verrouillable

Le côté arrière de la backbox est verrouillable. Un verrou à came et un jeu de deux clés sont inclus. Le panneau arrière peut être complètement retiré une fois déverrouillé. Par rapport aux charnières, nous considérons cela comme une solution plus pratique, car le Pincab n'a pas besoin d'être déplacé trop loin du mur pour permettre l'accès.

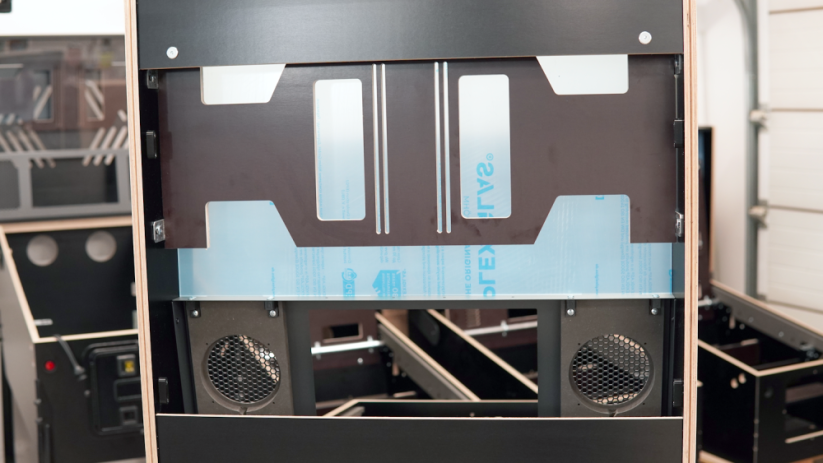

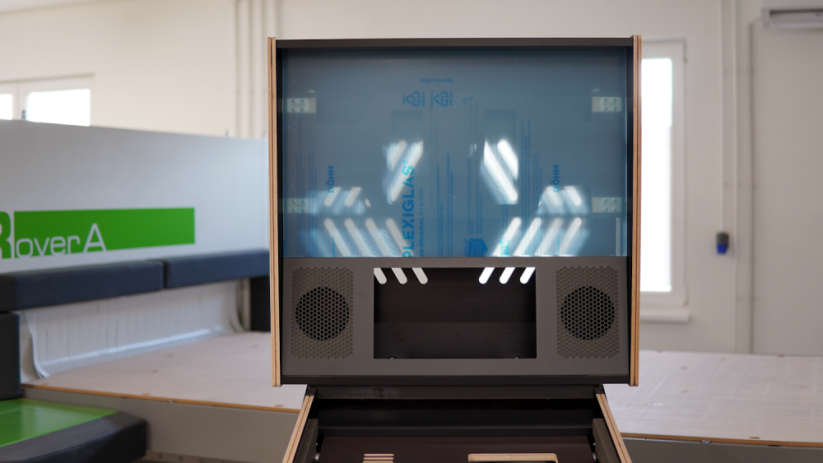

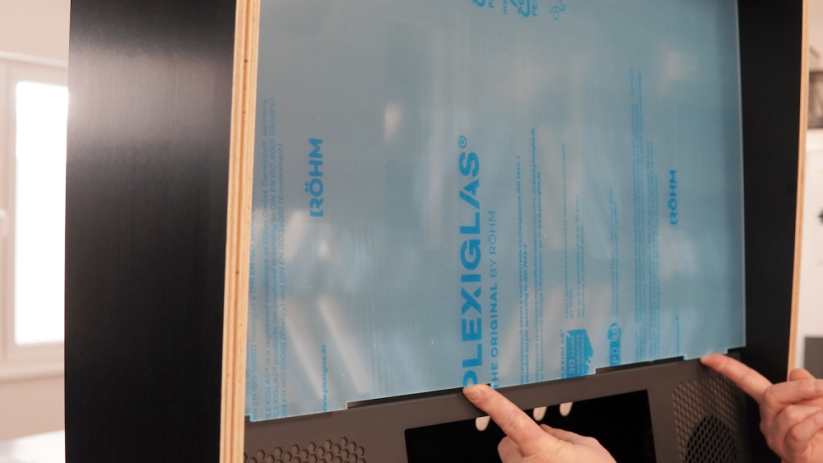

Panneau de backbox en acrylique transparent avec mécanisme de verrouillage

Un panneau de backbox en acrylique transparent de 3 mm découpé au laser est inclus. Il vous suffit de glisser le panneau dans la fente préparée (1), de clipser la partie inférieure dans les fentes du panneau des haut-parleurs (2), puis de le sécuriser avec la vis fournie (3).

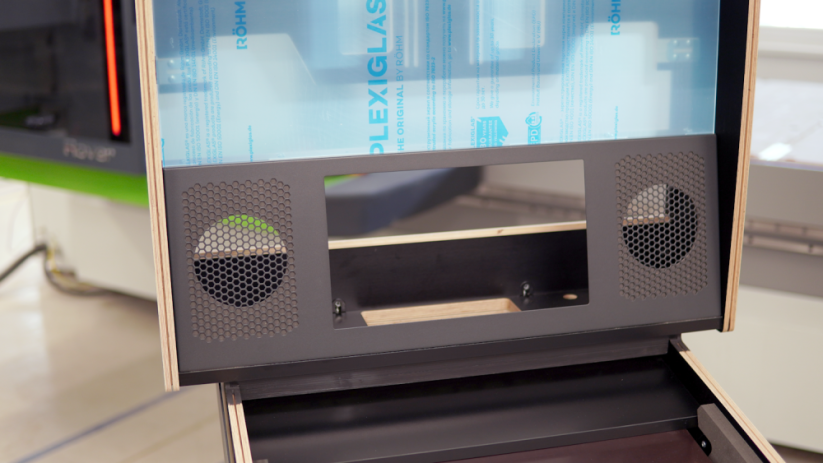

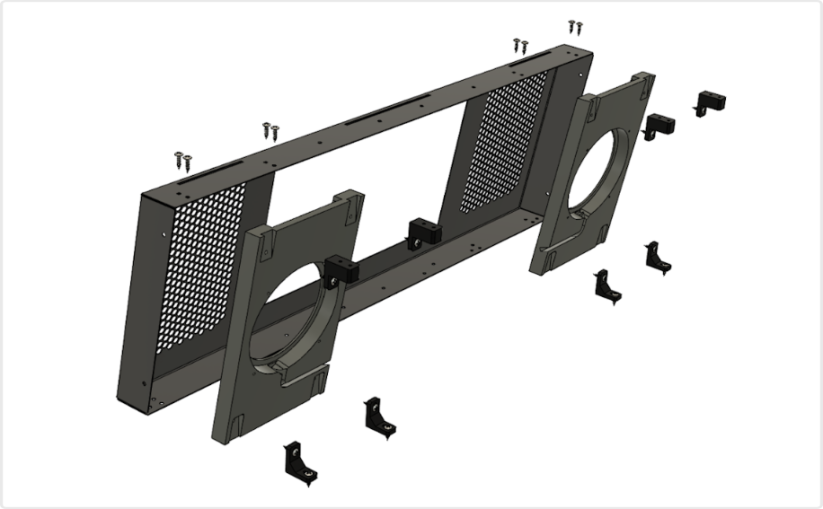

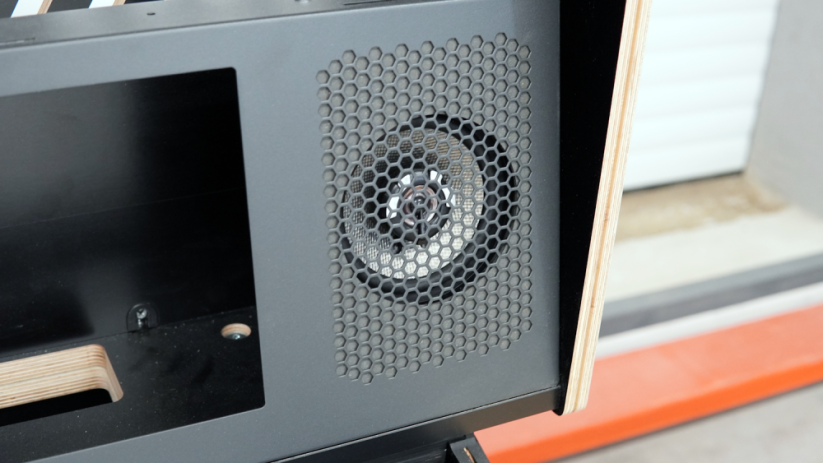

Panneau métallique pour haut-parleurs et écran DMD de 15,6"

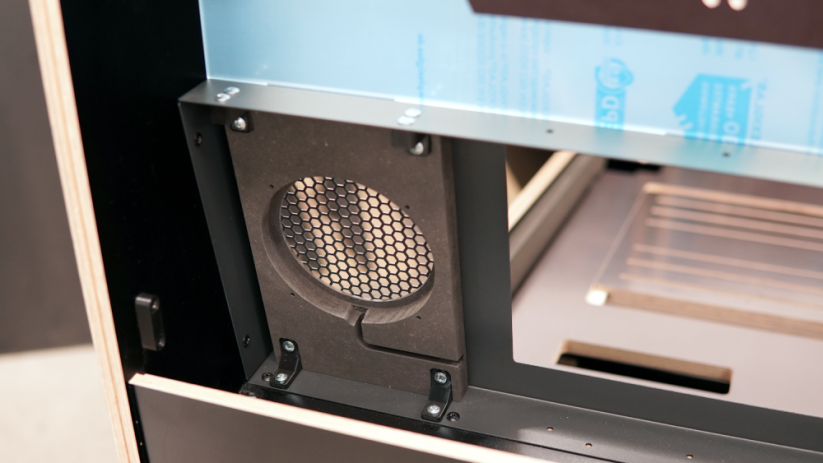

Panneau en tôle métallique avec revêtement en poudre, conçu pour les écrans de 15,6", avec des inserts en MDF noir installés pour faciliter le montage des haut-parleurs de 5,25" et des bandes LED.

Rainures pour T-Molding et canaux pour verre

Les panneaux latéraux de la backbox sont équipés de rainures pour T-Molding. Des rainures pour T-Molding sont également présentes sur les panneaux latéraux du corps principal pour accueillir les canaux pour le verre.

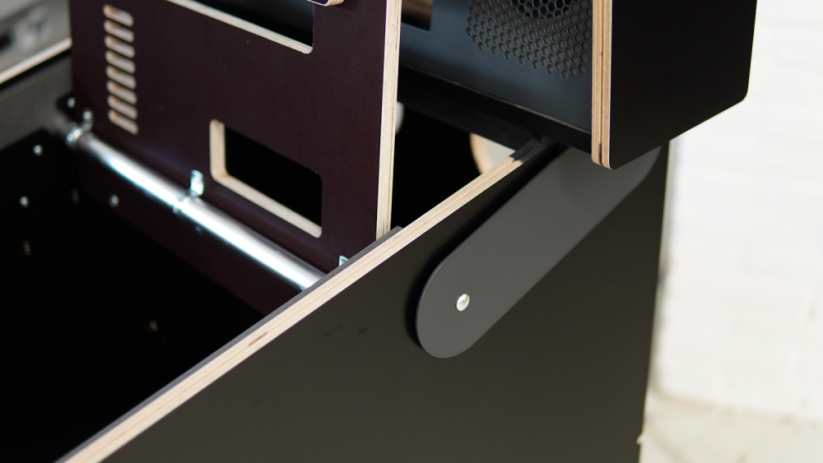

Charnières de backbox

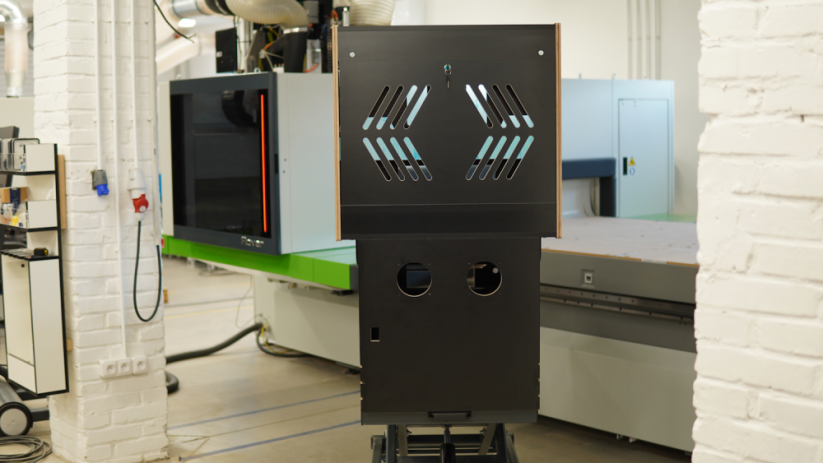

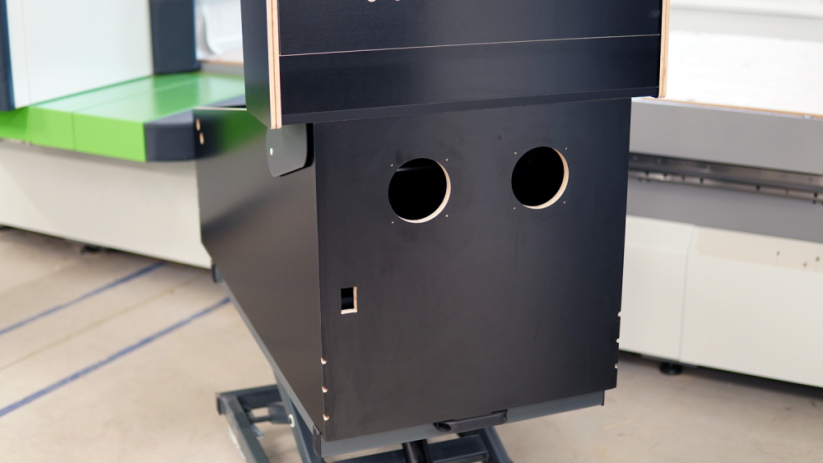

Des charnières en métal avec revêtement en poudre sont également incluses avec le Pincab et sont préinstallées. La deuxième photo montre également des découpes à l'arrière du Pincab pour deux ventilateurs standard de 120 mm et une prise de courant.

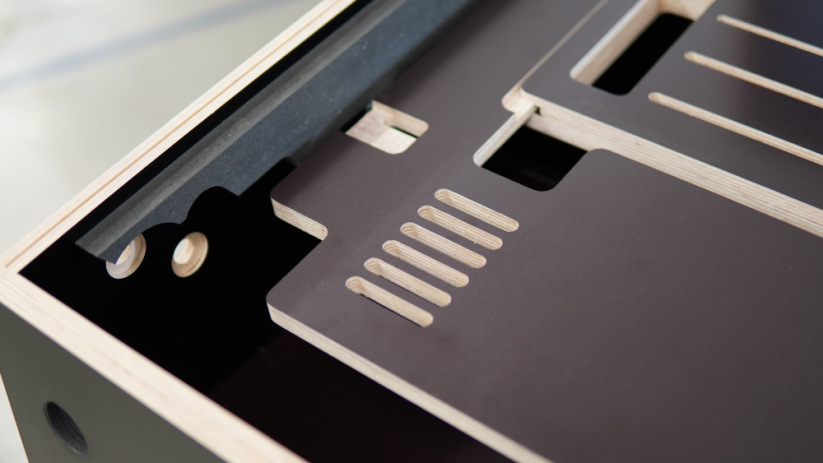

Étagères internes, partitions et ouvertures usinées pour les boutons

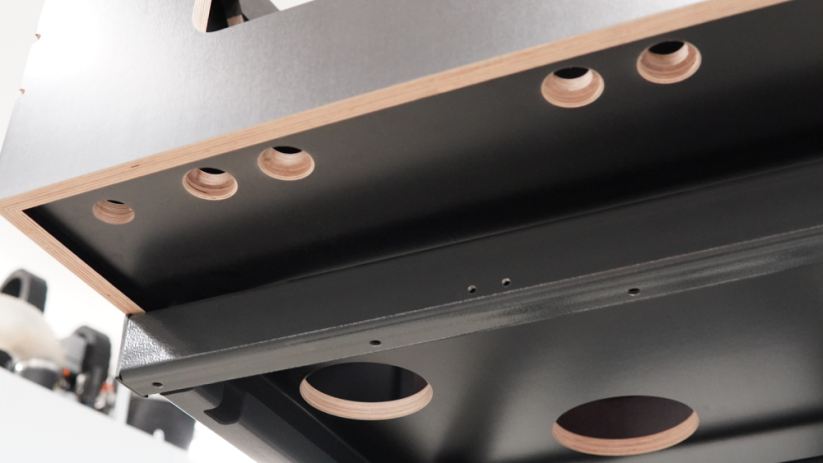

Conçu pour le montage de l’électronique, du PC et des dispositifs feedback. Les panneaux latéraux du Pincab sont pré-percés, vous permettant d’organiser les composants internes comme vous le souhaitez. Seule l’ouverture pour le bouton de démarrage est usinée sur le panneau de la porte de la monnaie. Les ouvertures usinées pour les boutons supplémentaires se trouvent sous le Pincab à l’avant pour un accès facile. Cet agencement suit les dernières tendances, visant un design épuré et minimaliste, s’approchant de l’apparence des véritables flippers modernes. Le panneau inférieur du Pincab comprend également des découpes pour un ventilateur de 120 mm, un subwoofer de 6,5" et un port USB.

La position des découpes pour les boutons magnasave par rapport aux boutons de flipper suit le consensus général de la communauté VPin concernant la position la plus ergonomique.

Voici quelques exemples d'agencements possibles des étagères—tout cela sans avoir besoin de percer vous-même :

Emballage

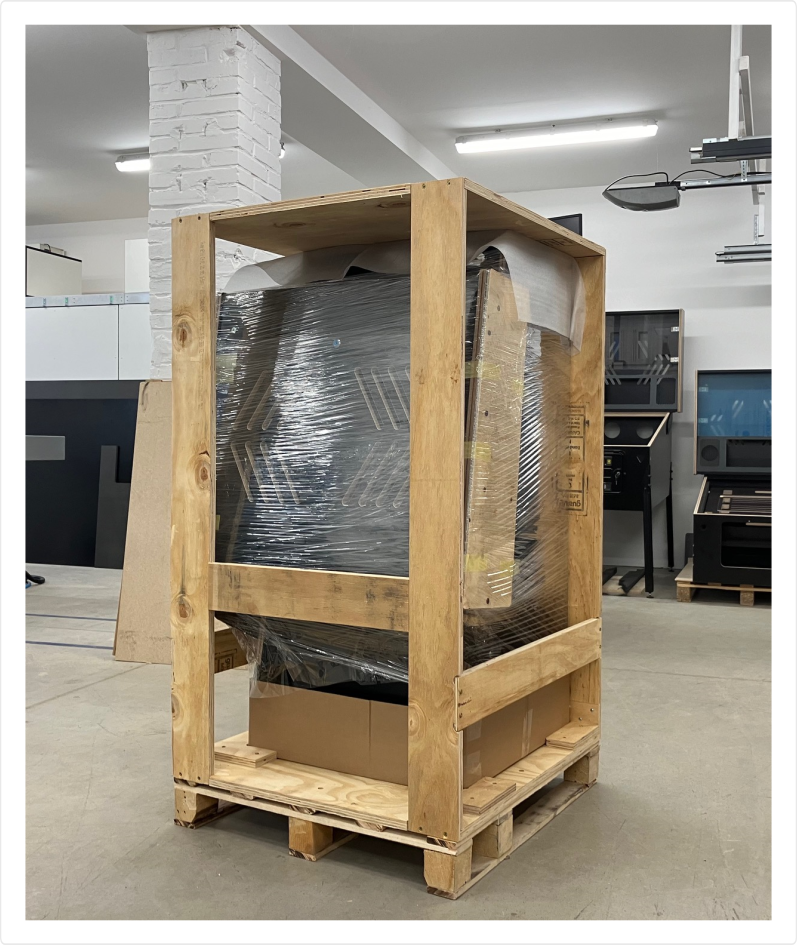

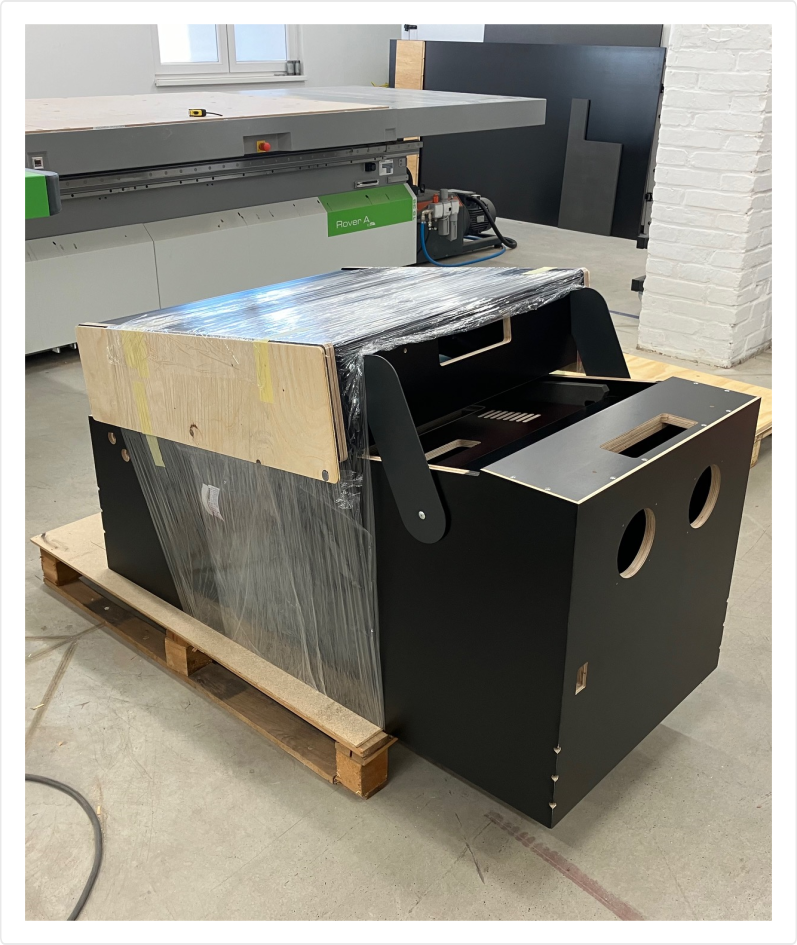

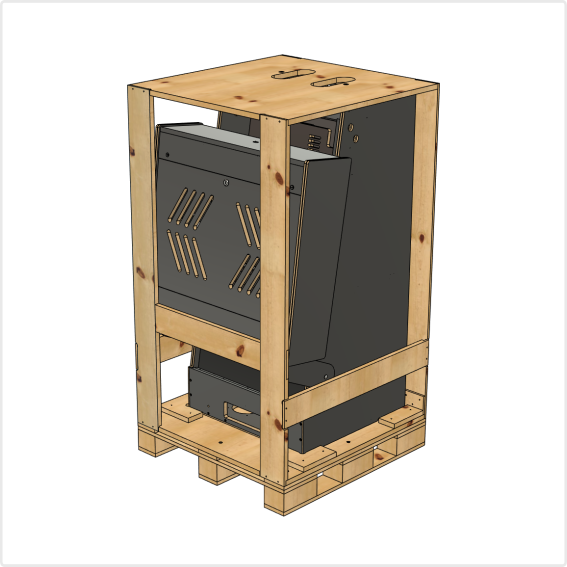

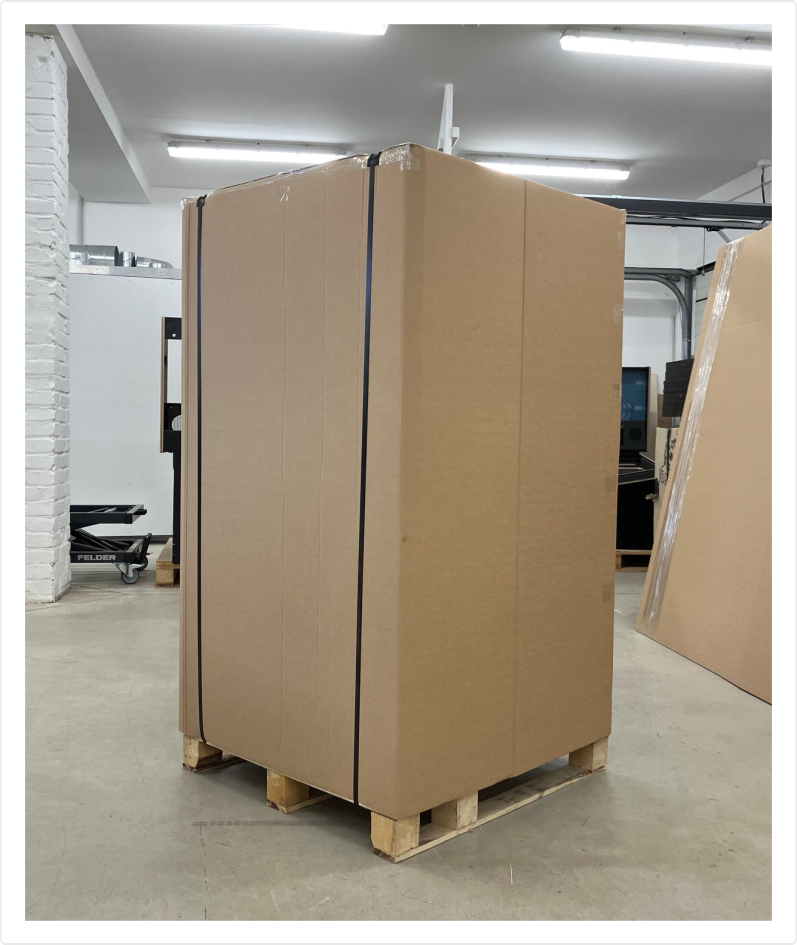

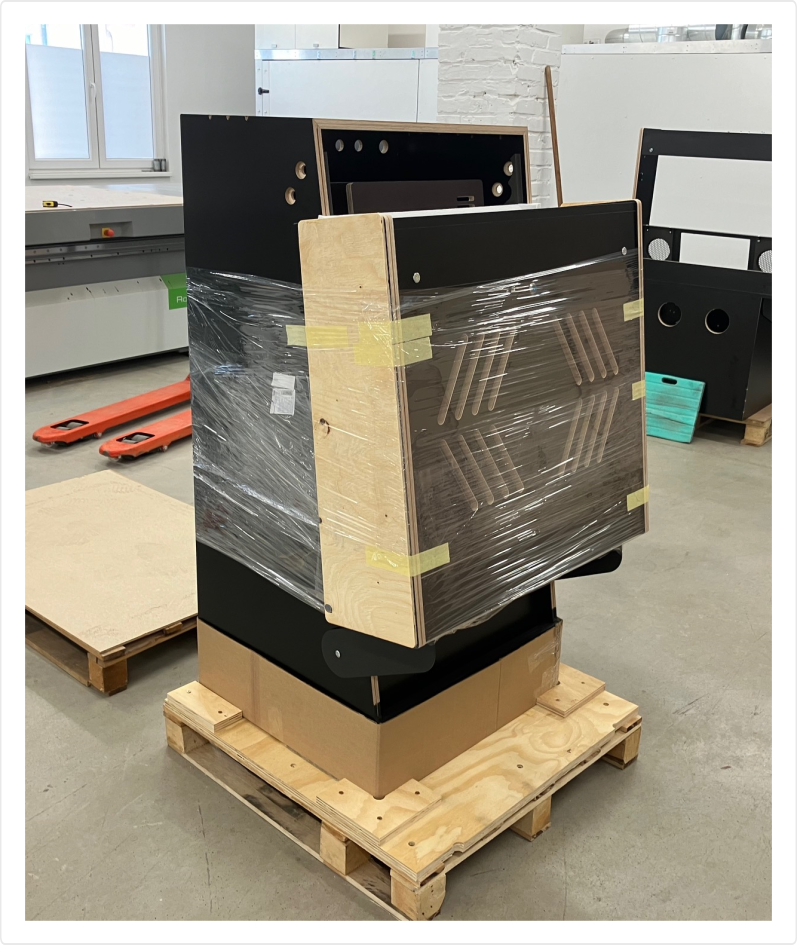

Enfin, et non des moindres—rien n'est laissé au hasard lorsqu'il s'agit de l'emballage ! La solide caisse en bois garantit que votre Pincab reste en sécurité, même lors d'un voyage… pour finalement arriver chez vous, ressemblant à un véritable nouveau pinball. Notre production est située en République tchèque, et nous expédions nos produits à nos clients en Europe, ainsi qu'en Amérique du Nord.

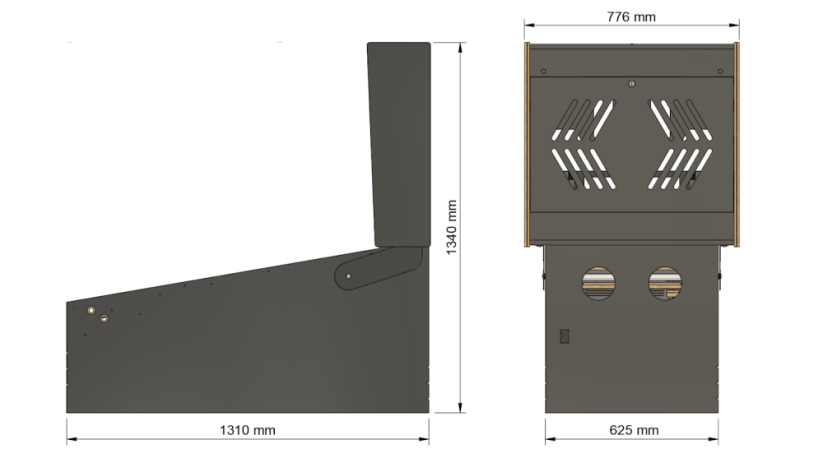

Dimensions et poids :

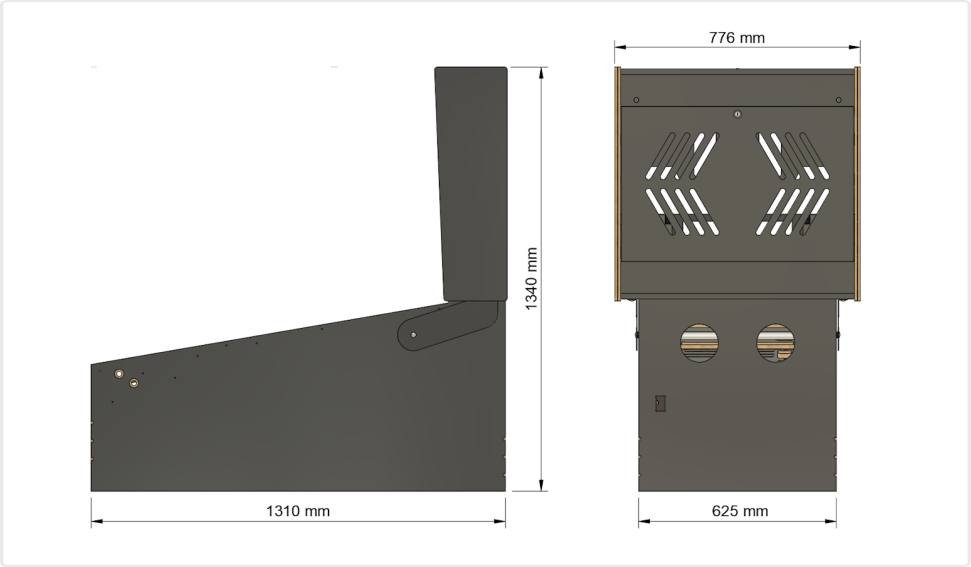

Dimensions de base du Pincab : (L × P × H) : 77,6 cm × 131,0 cm × 134,0 cm

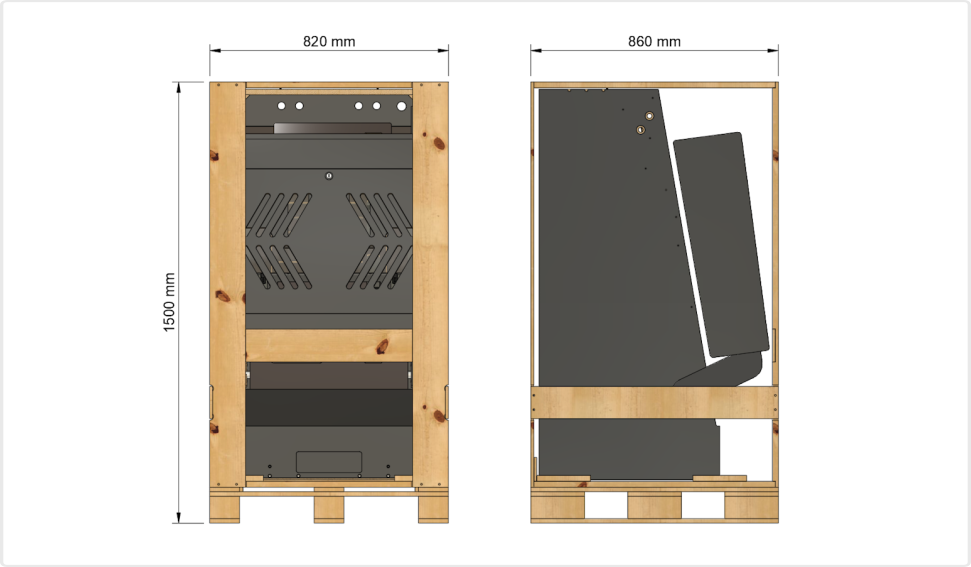

Dimensions de la caisse d'expédition : (L × P × H) : 82,0 cm × 86,0 cm × 150,0 cm
Poids net : 80 kg
Poids brut : 105 kg

Télécharger la brochure PDF :

Les informations sur ce Pincab peuvent également être téléchargées sous forme de brochure PDF. Vous pouvez télécharger la brochure PDF (en anglais) ici.

Télécharger les fichiers DXF du Pincab :

Vous allez préparer vos graphiques pour votre tout nouveau Pincab et obtenir les dimensions exactes ? Téléchargez les fichiers DXF du Pincab ici.

Un grand merci à la communauté VPin !

Nous tenons à remercier toutes celles et ceux qui ont suivi ce projet pendant plus de 6 mois dans le groupe « Virtual Pinball and VPin Cab Builders » ainsi que dans d'autres groupes Facebook dédiés au Pincab ! Votre soutien, vos commentaires et votre enthousiasme ont contribué à transformer ce projet en un véritable produit—qui est désormais disponible.

Veuillez noter que les photos publiées sur les réseaux sociaux pendant le développement ne représentent pas nécessairement la version finale du produit, car nous avons effectué plusieurs itérations et tests avant d’aboutir à cette version.

Contenu – résumé rapide

• Cabinet principal – Design widebody en contreplaqué de bouleau noir de 18 mm, entièrement assemblé et collé.

• Backbox – Contreplaqué de bouleau noir de 18 mm, assemblé, verrouillable et ouvrable à l’arrière

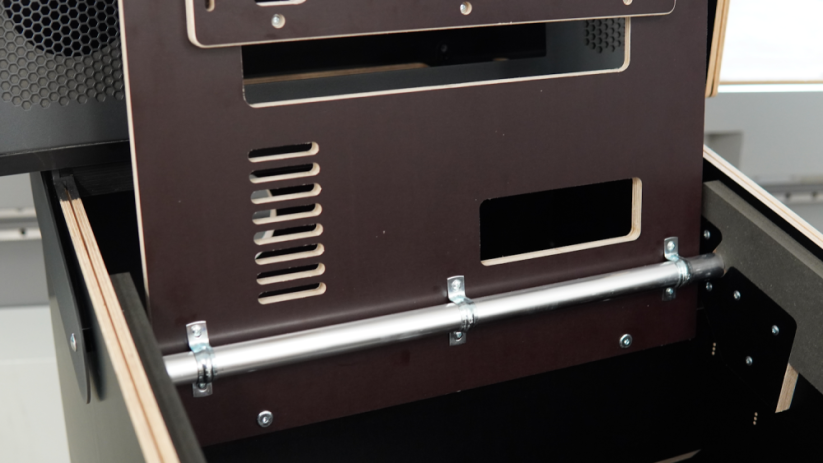

• Fixation réglable pour moniteur de playfield avec montants en aluminium – Compatible avec les écrans de 42"-43"

• Fixation réglable pour moniteur de backbox – Compatible avec les écrans jusqu’à 32"

• Panneau de backbox en acrylique transparent avec mécanisme de verrouillage – Acrylique transparent de 3 mm découpé au laser


• Full DMD Speaker Panel – Fabriqué en tôle d’acier revêtue par poudrage, conçu pour les écrans de 15,6", avec inserts en MDF noir pour une installation facile des haut-parleurs de 5,25" et des bandes LED

• Charnières du backbox – Fabriquées en tôle d'acier avec revêtement en poudre

• Étagères et séparations internes – Pour le montage de l’électronique, du PC et des dispositifs de feedback VPin

• Entretoises pour pieds de flipper (4 pces.) – Entretoises en bois usinées CNC

• Rainures pour T-Molding et canaux pour verre – Pré-usinées sur la backbox et le corps principal pour une installation facile

• Ouvertures fraisées pour boutons & port USB – Placées à l’avant sous le caisson pour un accès facile

• Ouvertures de ventilation fraisées – Conçues pour trois ventilateurs de 120 mm (un en bas, deux à l’arrière) et un emplacement pour un subwoofer de 6,5"

• Ouverture fraisée pour prise d’alimentation – Située à l’arrière du Pincab.

• Trous pré-percés pour la fixation des pieds – Trois trous de fixation précis (Trous 1 & 2 pour pieds de 28,5", Trous 2 & 3 pour pieds de 30,5")

• Sangles de sécurité – Pour sécuriser le support du playfield lors des travaux à l'intérieur du Pincab

• Caisse en bois – Pour un transport sécurisé

• Compatibilité widebody – Compatible avec les pièces standard de pinball comme les widebody lockdown bars, les side rails, les leg brackets, les ball shooter assemblies, les coin doors (Stern, Data East, Generic), etc.
